功放机的输入选择电路主要是连接多路信号源，如调谐器(TUNER)、磁带卡座(TAPE)、CD机、录像机(VTR)以及LD、VCD、DVD机等，并实现多选一的操作。高保真(Hi一Fi)功放的输入选择电路只进行音源的切换，而 Av 功放的输入选择电路应既能方便地实现控制多路音源信号输入切换，又能同步地控制视频信号输入切换，但也有部分普及型 Av 功放机只设置了多路音源选择电路，而未设置视频选择电路。功放的输入选择电路根据所用器件主要分为波段开关式、继电器式、电子开关式几种。
一、波段开关式输入选择电路
波段开关式输入选择电路是采用机械式波段开关直接对各路音频，视频信号进行切换。它是一种原始的输入选择电路，早期生产的功放机大多采用这种电路。这种输入选择电路虽有结构简单的优点，但由于波段开关的机械触点易发生接触不良而引发噪声、小声，以及无声等故障，同时其寿命较短。日前有些波段开关经过特殊处理后，其性能得到大幅度提高，但同时成本也提高了，因此仅在少部分高档机型中才用到。
二、继电器式输入选择电路
采用这种控制方式，其分离度高，可以提高输入性能，但使用成本高，只在少量的高档机中才采用。
对继电器吸合与释放的控制，既可采用机械式波段开关来控制，也可采用由触发器或者运算放大器组成的互锁电路来实现控制。下面介绍几种比较典型的继电器式输人选择电路。
1. 简单的继电器式输入选择电路

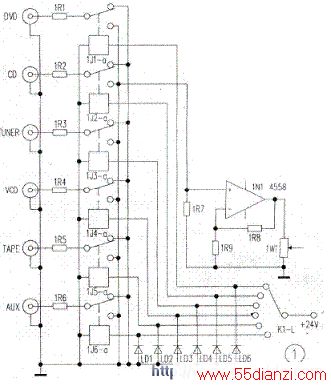

简单的继电器式输入选择电路是由几个继电器和一个机械式波段开关组成，奇声 HP-IIIB功放机的音源选择电路即采用了这种电路形式，其电路如图 1 所示，图中只画出了一个声道。
2.运算放大器互锁电路控制的继电器式输入选择电路
这种继电器式输入选择电路。是通过由多个运算放大器组成的互锁电路来控制继电器的吸合与释放。绅士E1080 功放音源选择电路即采用了这种电路形式，其电路如图2 所示。
图2中，四个运算放大器(IC703A～IC703D)接成四路互锁电路，然后通过四个驱动管(VT5、VT8、VT7、VT10)来控制相应继电器的吸合与释放来达到切换音源的目的。
R702、R703、C701、VT703 组成开机复位电路。在刚开机时，由于电容C701 两端电压不能突变。故其上端电位在开机瞬间为低电平，此时三极管VT703 因无基极偏置电流而保持截止，+12V电压通过VT703 集电极电阻R703、二极管VD724 为运算放大器IC703A 正相输入端供电，IC703A输出高电平，使驱动管VT5 导通，继电器J101 吸合，将VIDEO－1 输入插口的音源接入后级电路，同时发光二极管VD4 点亮，指示所选择音源为VIDEO－1。而此时由于其他运算放大器正相输入端均处于悬空状态。反相输入端则约为10V 电压(由+12V 电压经过R703 和VD724、VD709、VD710 降压而得)，故其他运算放大器均输出低电平信号使三极管截止。随着C701 充电的进行，C701 上端电位上升，当升到0.65V 时，VT703 由开机瞬间的截止转换为导通，二极管VD724 随之截止，完成开机复位动作。复位后，VT703A 输出端的高电平信号通过R719、R720 为IC703A正相输入端提供约+5.8V 的高电平，使IC703A 输出端持续输出高电平信号(即锁定)。
在按下按钮“VIDEO－2”时，+12V 电压直接接在运算放大器IC703B 正相输入端，由于二极管VD711、VD712 有1.4V 的压降，使各运算放大器的反相输入端电压为10.6V 电压。该电压高于IC703A 正相输入端的+5.8V(开机后没按其他按钮)，IC703A 输出端跳变为低电平，三极管VT5 截止，继电器J101 释放，内部开关断开。此时，IC703B 正相输入端电压高于反相输入端电压，IC703B 输出端跳变为高电平，驱动管VT8 导通，继电器J102 吸合，将VIDEO－2 输入插口的音源接入后级电路，同时发光二极管VD3 点亮，指示所选择音源为VIDEO－2，同样IC703B输出端的高电平通过电阻R722、R723 使其输出端保持高电平。
同理，在按下其他音源选择按钮时，也会使相应的三极管导通，接通相应的继电器，并且点亮相应的发光二极管，而此时其他运算放大器的输出端跳变为低电平，保证只能接通一路音源到后级电路。
3.D 型触发器控制的继电器式输入选择电路
这种继电器式输入选择电路。继电器的控制电路是由多个 D 型触发器接成锁存器的形式构成。中联F－9500A 功放音源选择电路即采用了这种电路形式，其电路如图3 所示。
该电路采用了一个六 D 触发器TC40174C，接成五位锁存器。刚开机时，由R105、C76 组成的清零电路使TC40174C 清零②脚输出(Q1)端输出高电平，使VT33 导通，继电器J1 吸合，接通CD，同时LED1 发光，显示选择的音源是CD。
当按动 AN2 时，TC40174C④脚输入高电平，同时经VD44 使⑨脚(时钟输入端)输入一个脉冲，使⑤脚输出转为高电平(同时②脚转为低电平)，使VD34 导通，继电器J2 吸合，接通AV，同时LFD2 发光，显示选择的音源是AV。同理。当按动AN1、AN3、AN4、AN5 时，TC40174C的②、⑦、⑩、脚就会输出相应的高电平，控制相应的继电器接通相应的音源，同时LED1、LED3、LED4、LED5 也相应发光，指示所选择的音源。
该机有DVD、CD、TUNER、VCD、TAPE、AUX(辅助输入或线路输入)六组音频输入端子，每组输入端子的信号均经继电器内的开关后送到前置放大电路 INI(4558)。图中，IJI-a~lJ6-a是输入电路中的 6 个继电器，这 6个继电器受波段开关K1-L控制。K1-L拨至某一挡位时，+24V直流电压经 K1-L动臂加在相应的继电器线圈两端，该继电器吸合，其中的开关接通，该路音源信号接入功放，而其他继电器因无工作电压均处于释放状态，所接的音源信号不能进入，从而达到了输入选择的目的。被选择出的音源信号送人运算放大器 INI(4558)组成的前置放大电路进行放大后，再经音量电位器 IWI 控制后输往后级电路。Rl~R6为隔离电阻，防止外线输入时，信号线与地短路时损坏运算放大器 INI。IDI ~ lD6 为保护二极管，用来泄放继电器释放时产生的反向电动势，保护电源中的整流二极管。
虽然这种继电器式输入选择电路中还用机械式波段开关来选择输入信号，但音频信号不经过这一开关，因此，即使该波段开关接触不良也不会引入噪声、小声的故障，而是引起无声或声音断断续续的故障。
三、电子开关式输入选择电路
近几年生产的 Hi—Fi 功放和AV 功放，大多采用了电子开关式输人选择电路，功放机中输入选择电路中的电子开关可使用三极管，也可使用集成块，如CC4051(CD4051、HCF4051、TC4051)、CC4052 (CD4052、HEF4052、TC4051)、CC4053 (CD4053、TC4053)、CC4066 (CD4066、TC4066)、BA7612、PT2323 等电子开关集成块。另外，许多的集成电路将输入电子开关与音量、音调、前级放大集成为一体，如PT2314、TDA7449L、LC75396NE 等。电子开关的通／断可由机械式波段开关来实现控制，也可由触发器或者单片CPU 来实现控制。下面分析几种比较典型的电子开关式输入选择电路。
1.三极管电子开关输入选择电路
天逸 AD－5100A 功放机的音频输入选择电路就是由三极管作为电子开关，而视频信号的输入选择则采用CD4066 电子开关集成块，并用触发器来控制电子开关的通、断进行音频和视频信号输入选择，控制与输入信号选择电路如图4 所示。
该机有 CD／VCD、LD、V 豫、TV 和TAPE 五组音频输入端子，除CD／VCD 输入端子外，每组输入端子的信号均经过由一个运放(1／4TL084)接成的跟随器，再经电子开关管(Q1～Q8)和继电器J1，送到IC3(TL082)。经IC3 跟随后的音频信号通过接插件A5 送到后级。J2 为关机信号直通控制继电器。当电源未接通时，Q9 截止，J2 的常闭触点接通，CD／VCD 输入信号直通到左、右主声道信号输出端，使信号在关机时不经过任何信号处理电路而保持最高的保真度。K2～K5为音源选择按键，CD40174(IC2)为六D 触发器，在这里接成五位锁存器。为了满足控制Q1～Q8开关管通、断所需电平的幅度和极性，又加入了由四运放IC5(LM324)接成的4 个电平转换电路。
IC5 接成正相输入的电压比较器，可将CD40174 输出的控制信号经转换后去控制O1～08 开关管的通、断。CD4066(IC4)为视频信号选择电路，同样由K2—1～K2—4 电平控制，使音频、视频信号能同步进行转换。BA5320 为遥控接收头，BA5049 为遥控接收解码电路。
CD40174 是六D 触发器，引脚功脚功能与TC40174C 一样，两集成块可以直接代换。刚开机时，由R11、C11 组成的清零电路使CD40174 清零，○15 脚输出低电平，使Q7(PNP 管)导通，CD／VCD 音源指示灯LED1 点亮，K2—1 输出高电平，送到驱动管Q12 基极，Q12 因此导通，控制继电器J1 吸合，CD／VCD 输入信号经J1 常开触点送到IC3，经IC3 跟随后送往后级电路。
