当按动 K2 时，CD40174C③脚输入高电平，同时经D4 使⑨脚(时钟输入端)输入一个脉冲，使②脚转为高电平，⑩脚也转为高电平。CD40174C 脚输出的高电平，使Q7 截止，Q7 的c 极(即K2—1)输出低电平，使Q12 截止，继电器J1 释放。CD40174②脚输出的高电平，使Q3 导通，LED2点亮指示音源为LD，同时，与②脚相连的K2—2 输出高电平，并送到电压比较器IC5(a)。IC5(a)将K2—2 输出的控制信号经转换后送至开关管Q1、Q2 基极，使Q1、Q2 正偏导通，LD 的左右声道信号经J1 常闭触点送到IC3，经IC3 跟随后送往后级电路。同理，当按动K3、K4、K5 时，TC40174C 的⑤、⑦、脚相应输出高电平( 脚为高电平)，分别使Q4、Q5、Q6 导通，LED3、LED4、LED5 相应点亮，分别显示选择的音源VTR、TV 和TAPE，K2—3、K2—4、K2—5 也相应输出高电平去控制音源选择电路。
此后，若再按下K1(CD／VCD 键)，Q2 导通，CD40174①脚转为低电平，IC2 复位，⑩脚输出低电平，K2—1 又转成高电平，受其控制的输入信号选择电路也转换到CD／VCD 状态，即恢复到开机状态。
该机的视频信号选择电路主要由集成块 CD4066(IC4)组成，同样由K2－1～K2—4 电平控制，使音频、视频信号能同步进行转换。
CD4066(CC4066、TC4066)是COMS 四路双向电子开关，其控制关系如表1 所示。
当开机时，音源选择自动置于 CD／VCD 状态，K2—1 输出高电平，Q12 导通，Q12 的c 极呈低电平，使Q11 截止，Q11 的c 极呈高电平，即CC4066 脚为高电平，控制①、②脚接通，使视频输入信号V1 经射随器Q10 送到视频信号输出端口Vout1 和Vout2。同理，当音源选择分别置于LD、VTR、TV 时，K2—2、K2—3、K2－4 分别输出高电平，相应地选择视频输入信号V2、V3、V4。这样使音频、视频信号能同步进行转换。
输入信号选择若用遥控器操作，在分别按下遥控器上的各输入信号选择键时，遥控器发射出的红外线遥控信号由遥控接收头(BA5320)转换为电信号，经Q1 放大后输入遥控接收解码电路BA5049，经解码后，分别从⑧、⑨、⑩、、脚输出控制电平，用于控制输入信号选择。如按下受控器的LD 键RA5049⑧脚输出高电平，通过R9 送到CD40174③脚，相当于按下K2，②脚输出高电平，使K2—2 输出高电平，去控制音源选择和视频选择电路，选择LD 音频和视频。
2.CD4052 组成的输入选择电路

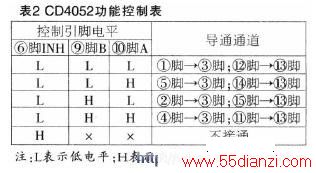

CD4052(CC4052、HEF4052、TC4066)是双4 选1 电子开关集成电路。该电路相当于一个双刀4 位开关，其输出端分别为③、脚，可分别选择从①、②、④、⑤、、、、脚输入的信号。信号选择控制由⑥、⑨、⑩脚的逻辑电平控制，其控制关系如表2 所示。
在实际电路中，可采用波段开关，也可由触发器或者运算放大器组成电平转换电路，用来改变CD4052 控制端⑨、⑩脚的电平组合，从而达到切换信号的目的。

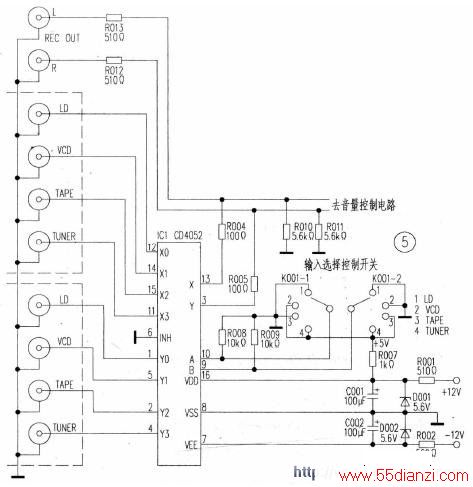

(1)利用波段开关来改变CD4052 控制端的电平图 5 是奇声AV-757B 型功放机的输入选择电路，该电路工作原理是通过音源选择开关K001(双刀4 位开关)改变CD4052 控制端(⑨、⑩脚)的组合电平，从而控制其内部的电子开关来接通不同的音源。当把开关K001 拨至位置1(即LD 挡)时，CD4052 的两个控制端⑨、⑩脚均为低电平，内部电子开关将①脚与③脚接通、脚与脚接通，将LD 输入端口的音源信号接入后级电路。
同理，当把音源选择开关拨至其他位置时，就会改变CD4052 的两个控制端⑨、⑩脚的电平组合，从而接通相应的音源。
从 CD4052③、脚输出的音频信号分为两路，一路经R004、R005 以及R013、R012 送录音输出插口(REC OUT)，用于外接录音设备进行录音；另一路送往音量控制电路。
(2)利用触发器来改变CD4052控制端的电平

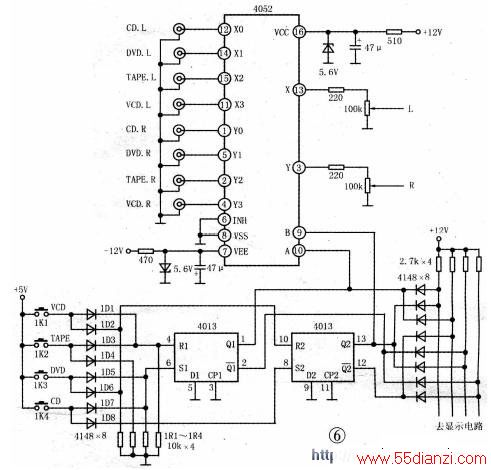

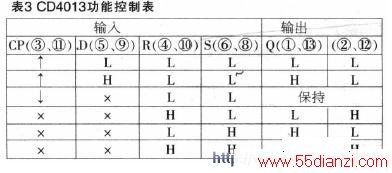

图6是奇声AV－1100功放机的输入选择电路。该机采用双上升沿D触发器CD4013来改变CD4052的两个控制端⑨、⑩脚的电平组合来达到切换音源的目的。表3是CD4013的功能表。
该电路的工作原理是，通过四个轻触按键开关，将+5V高电平提供给CD4013中两个D触发器的R、S端(④、⑥脚与⑩、⑨脚)，改变两个触发器的Q端(①、脚)输出电平，这样就能控制CD4052控制端⑨、⑩脚的电平组合，从而控制CD4052内部的电子开关，接通不同的音源信号。
开机后，机器进入默认输出选择状态，如CD状态。当要选择接入DVD机的信号时，按1K3按键，+5V通过1K3分两路分别去触发CD4013的两个触发器，一路经1D5到达CD4013第⑥脚，使第一个D触发器的S1端为高电平(H)，这时，第一个D触发器的R1端(④脚)通过1R4接地，为低电平(L)，其⑤脚(D1端)、③脚(CP1端)直接接地。此时，①脚(Q1输出端)为高电平(H)，使CD4052的第⑩脚A控制端为高电平。第二路经1D6到达CD4013第⑩脚，使第二个D触发器的R2端为高电平(H)，这时，第二个D触发器的S2端(⑧脚)通过1R2接地，为低电平(L)，其⑨脚(D2端)、脚(CP2端)也直接接地。此时，Q2输出为低电平(L)，使CD4052的第⑨脚B控制端为低电平。1K3在放手后自动断开，此时+5V电压不再控制CD4013，其R端(④、⑩脚)、S端(⑥、⑧脚)被1R1～1R4拉低为低电平，触发器处于保持状态，实现了状态的自锁，Q1、Q2维持原有电平。此时，CD4052的第⑩脚A控制端为高电平，⑨脚B控制端为低电平，则其内部电子开关将⑤脚与③脚接通、脚与脚接通，将DVD输入端口的音源信号接入后级电路。另外，CD4013的两个触发器也同时输出一低一高电平，与Q1、Q2输出的高低电平一起，送住显示电路。
当按下1K1或1K2、1K4时，CD4013就会有一个或两个触发器发生翻转，从而形成新的组合，并送到CD4052的A、B控制端，改变其接通状态，同时改变显示，达到进行输入信号选择的目的。
(3)利用运算放大器组成的电平
转换电路来改变CD4052控制端的电平奇声AV－2700功放机的输入选择电路，采用运放集成块LM324中的四个运放作电压比较器，结合相应的电路来完成对CD4052的控制，其电路如图7所示。
该机开机默认输入状态为VCD，开机后，由于LM324中的比较器IC2－2、IC2－3、IC2-4同相端(⑤、⑩、脚)都分别被R1、R2、R3接地，电压为0V，而反相端(⑥、⑨、脚)由+23V经R7、R11分压为11.5V电压，远远高于同相端电压，因此，三个比较器均输出低电平(0V)。三路低电平经D6～D9分配组合为两路低电平，再经R13、R14输出。此两低电平一方面使CD4052的A、B端(⑩、⑨脚)均为低电平(0V)，控制CD4052内部接通VCD音源的左右声道；另一方面使IC2－1的反相端(②脚)为低电平(0V)。IC2－1的正相端(③脚)由+23V电压经R9、R10分压为11.5V，远远高于反相端电压，比较器IC2－1输出接近电源电压的高电平(+21V)，驱动荧光屏(VFD)中的VCD发亮，显示选择的音源为VCD。
当要接入TAPE音源时，按下按键K1，+23V经K1后分为两路：一路直接送到IC2－2的同相端(⑤脚)，使其为23V电压；另一路经D1、D10降压后获得约为21V的电压，送到IC2－2、IC2－3、IC2－4反相端。此时，IC2－3、IC2—4反相端电压远远高于同相端(K2、K3未按下，为0V)，比较器IC2－3、IC2－4输出低电平。比较器IC2－2因同相端电压(23V)高于反相端(约21V)，所以输出接近电源电压的高电平(约21V)。比较器IC2－2输出的高电平一路经D7、R13、R17、R19送到CD4052的⑩脚(A端)，另一路经D8、R14、R18、R20送到CD4052的⑨脚(B端)，CD4052的⑩、⑨脚(A、B端)均为高电平，则CD4052内部接通TAPE的左右声道。IC2－2比较器输出的21V高电平还送入荧光显示屏，点亮其中的TAPE。D5、D4从R13、R14输出端取出的21V电压汇合后，送到IC2－1反相输入端(②脚)。IC2－1反相输入端电压高于正相输入端(由+23V电压经R9、R10分压为11.5V)，使：IC2－1比较器无电压输出，使荧光屏中开机时被点亮的“VCD”字符熄灭。
比较器的自锁状态：IC2－2比较器输出的高电平还经R4返回到⑤脚，R4与D1、D10、R11组成分压电路，使IC2－2同相端维持在13V左右，仍高于由R7、R11分压提供给反相端的11.5V电压，使比较器输出端持续输出高电平(即锁定)，使得按键K1在松开手指后的弹开状态，功能控制持续有效。
同理，当分别按下K2、K3后，比较器IC2－3、IC2－4则分别输出高电平，而在按下K4后，三个比较器均输出低电平，即与开机默认输入状态相同，就会改变CD4052的两个控制端⑨、⑩脚的电平组合，从而接通相应的音源。
