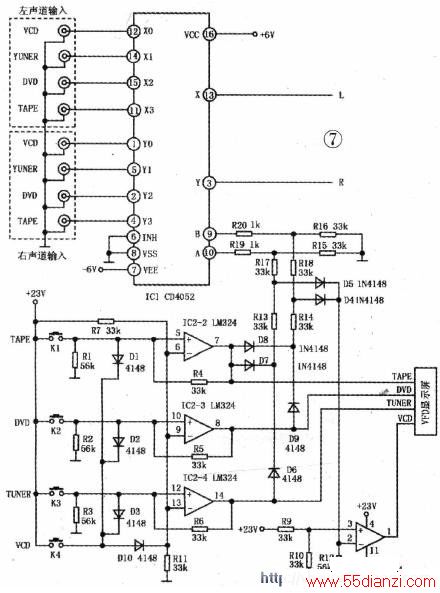

(4)CD4052组成的视频输入选择电路

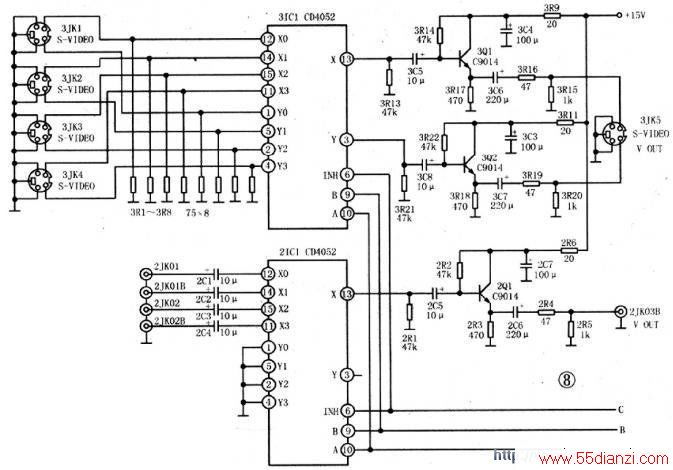

爱威DSP2029型AV功放机的视频信号选择输入电路采用两片双4选1开关电路CD4052，一片用于S视频信号的选择，一片用于复合视频信号的选择，其电路如图8所示。
3IC1(CD4052)用在S视频信号的选择时，两组选择开关分别选择色度信号和亮度信号。用S视频接口将视频信号中的色度信号和亮度信号分别进行传输，可避免色度信号和亮度信号的互相窜扰，使图像更清晰、干净，同时还可避免因色副载波的存在造成信号在处理过程中必须滤除色副载波带来的图像信号的损失。
3IC1选择输出的色度信号和亮度信号，分别经3Q1、3Q2接成的射极输出器缓冲后输出，送到S视频输出端子。2IC1(CD4052)用在复合视频信号选择时，只用了一组选择开关，另一组未用(接地)。
2IC1选择输出的复合视频信号经2Q1接成的射极输出器缓冲后输出，送到复合视频输出端子。由于两片CD4052控制端(⑥、⑨、⑩)均并接在一起，并同样由CPU输出的信号控制，故可同步进行S视频和复合视频信号的转换。
3.CD4051、CD4053组成的输入选择电路

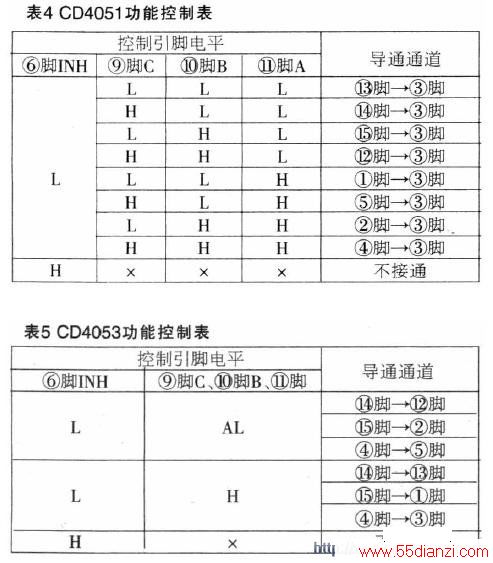

CD4051(CC4051、TC4051、HCF4051)是8选1电子模拟开关集成电路。该电路相当于一个单刀8位开关，可分别选择从①、②、④、⑤、(12)、(13)、(14)、(15)脚输入的信号，其输出端为③脚。信号选择由⑥、⑨、⑩、(11)脚的逻辑电平控制。其功能见表4。
CD4053是三路2选1电子模拟开关集成电路，其控制关系如表5所示。
(1)爱威DSP2090型AV功放音频输入选择电路图9是爱威DSP2090型AV功放音频输入选择电路(只画出了左声道的电路图，右声道电路与此相同)。该机设有8组音频输入端子，其中4组与视频输入进行同步切换。由两片CD4051分别对8路音源的左、右声道信号进行输入选择。由两片CD4053对数字声场解码电路送来的5.1声道与外接直接输入的5.1声道信号进行选择。

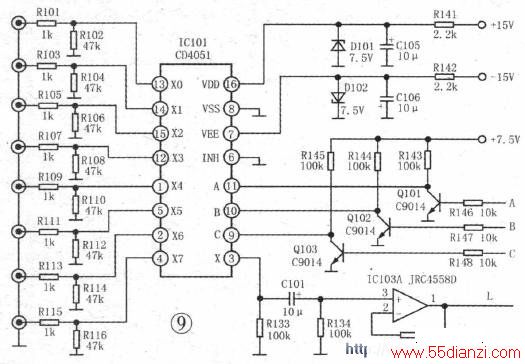

IC101(CD4051)与外围元件组成立体声音源的左声道输入选择电路，IC102(CD4051)与外围元件组成立体声音源的右声道输入选择电路。各音源的左、右声道信号分别送两IC的XO-X7八个输入端，经选择后的信号从X端(③脚)输出。两片IC的输入状态由选择控制端(⑨脚C、⑩脚B、(11)脚A)电平决定。CPU发出指令后，经Q101、Q102和Q103反相，对两片IC进行同步控制(同时还控制视频信号选择电路)。经选择的左、右声道信号分别经IC103A、IC103B缓冲放大后送到DSP和杜比定向逻辑解码电路。

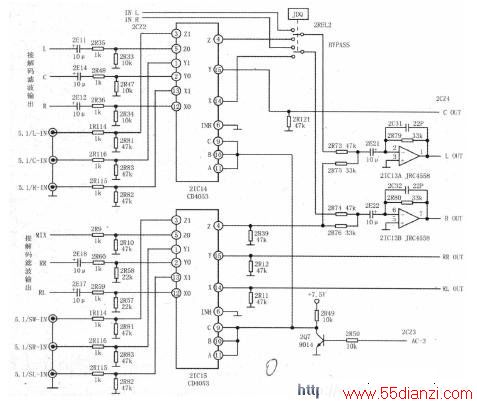

该机为了方便与DVD机或其他数码环绕声处理设备连接，设置了6声道独立输入接口和相关的转换电路。电路中的2IC14(CD4053)组成了5.1接口与数字声场解码电路的左(L)、右(R)、中置(C)声道的输入选择，2IC15(CD4053)组成环绕左(SL)、环绕右(SR)、超低音(SW)声道的输入选择。解码板送来的5.1信号分别送两IC的②、⑤、(12)脚，外接口送来的信号分别送①、③、(13)脚。5.1接口的输入状态由两片IC的选择控制端(⑨脚C、⑩脚B、(11)脚A)电平决定。CPU发出AC－3控制指令后，经2Q7反相，对两片IC进行同步控制。
(2)高士AV－909213型功放机的输入选择电路

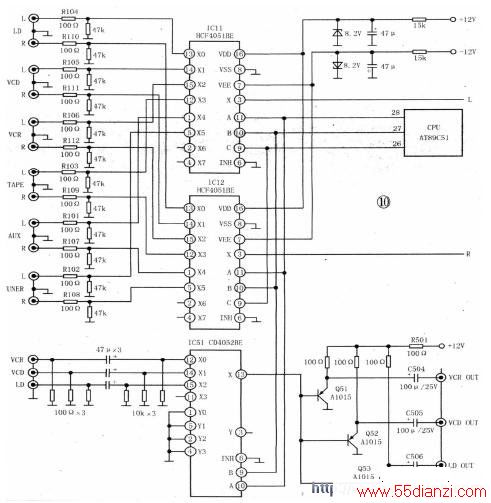

图10是高士AV－9092B型功放机的输入选择电路。该机设有6组音频输入端子，其中3组与视频输入进行同步切换。音源选择采用两片HCF4051BE型8选1电子开关电路，分别对6路音源的左、右声道信号进行输入选择。经选择后的左、右声道信号分别从两片H12F4051BE的X端(③脚)输出，送到杜比定向逻辑解码电路。两片IC的输入状态由选择控制端(⑨脚C、⑩脚B、脚A)电平决定。由于两片HCF4051BE的控制端(⑨脚C、⑩脚B、脚A)均并联在一起。并同样由CPU输出的信号控制，故可同步进行左、右声道的转换。
视频选择采用一片CD4052BE型双4选1开关电路，但在该机中只用了一组选择开关。LD、VCD、VCR三组视频信号送CD4052BE的、、脚，经选择后从X端(⒀脚)输出，再经Q51、Q52、Q53及其外围元件组成的共集电极输出电路缓冲后，分别从三个视频输出端子(VCROUT、VCDOUT、LDOUT)输出视频信号，分别送到电视机进行影院播放，同时送录像机同步录像或刻录机同步刻录光盘。CD4052BE的输入状态由选择控制端(⑨脚C、⑩脚B)电平决定。由于CD4052BE的控制端与HCF4051BE的控制端并联在一起，并同样由CPU输出的信号控制，故可同步进行音／视信号的转换。
4.M72471组成的信号选择电路

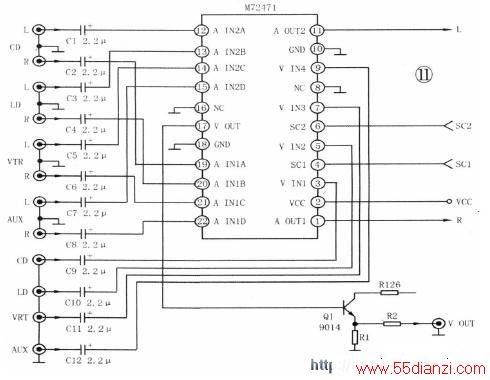

M72471是专用音／视频信号选择集成电路。该集成电路内含4路双声道音频选择电路和4路视频信号选择电路，采用串行数据信号控制方式，其应用电路如图11所示。M72471～脚为4路左声道音频信号输入端，～脚为4路右声道音频信号输入端，经选择后的左、右声道音频信号从、①脚输出。M72471③、⑤、⑦、⑨脚为4路视频信号输入端，经选择后的视频信号从⑩脚输出，经Q1接成的跟随器缓冲后送视频输出端子输出。M72471内部进行的音，视频同步选择受④、⑥脚输入的串行数据信号(CPU根据使用者的操作控制而输出的)控制。
5.BA7612N组成的视频输入选择电路

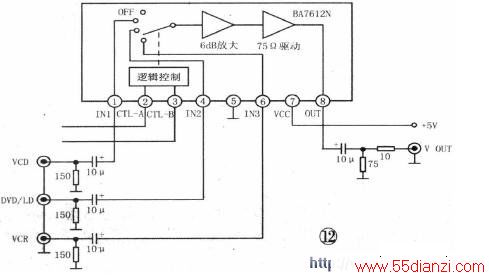

BA7612N是Rohm公司生产的3选1模拟电子开关(也可全部关断输入)集成电路，常用于电视、录像机、影碟机以及功放机等进行视频信号选择。该集成电路内含模拟切换开关、6dB放大器、75Ω驱动器等电路，其应用电路如图12所示。

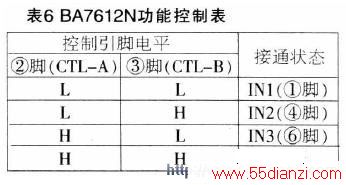

3路视频信号从BA7612N①、④、⑥脚输入到内部的电子开关，该电子开关的接通状态受②、③脚内接的逻辑控制电路控制，其控制关系如表6所示。经选择后的视频信号在集成块内部经6dB放大、751)驱动处理后，从⑧脚输出，送视频输出端子输出。
