基于4069UBP的调幅收音机电路

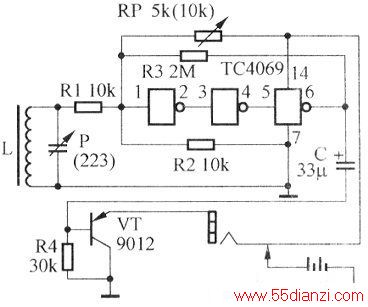

　　上图中，R1是输入电阻，R3与TC4069UBP一起构成了反馈放大电路，而RP(最大值lOk)和R2(lOk)是直流分压电路，用于把输入的毫伏数量级的小信号提升至1/2Vdd的放大工作点。整个电路由LC回路来接收电磁波信号，信号通过CMOS反相器放大后，经过三极管检波并输出，整个电路由6V的直流电源供电。

　　我们可以用信号发生器和示波器对这个电路进行测试，会发现它在模拟放大中的一些非常好的优点。

　　1.放大倍数理想

　　输入的信号在毫伏级，输出可达伏特级，放大倍数可以上百。

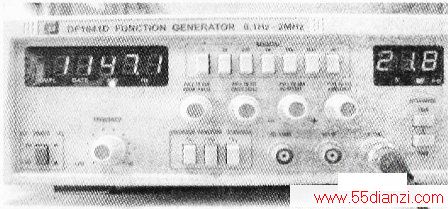

　　如图4所示，使用信号发生器输入频率为1147.lkHz，幅度为21，8mV的小信号，但输出是在伏特级。

　　从示波器旋钮可以看到，左边对应输入信号的旋钮在20mV挡，右边对应输出信号的旋钮在2V挡。

　　再看一下示波器的输出输入信号波形对比，如下图所示，上面的是输入信号，下面是输出信号。

　　可以计算出输出信号幅度约为：2.5格x2V/格=5.OV，相对于输入的21.8mV，放大倍数≈230倍，是很理想的倍数。

　　2.CMOS门电路的放大电路有选频除噪声的能力再由图5可以看到，当输入信号频率较高(1000kHz级)而幅度较小(10mV级)时，正弦波形受到高频噪声很大的影响，产生了失真。但输出波形却十分标准为正弦波。可见，CMOS门电路组成的放大电路滤掉了超高频的噪声，而只通过了一定频率范围内的信号。这正是这个放大电路最大的优点!

　　本文实际焊接了一个实用电路，作了测试，同时还发现了这种CMOS与非门放大电路的两个显着的优点，希望对大家有所帮助。
