二极管限幅电路

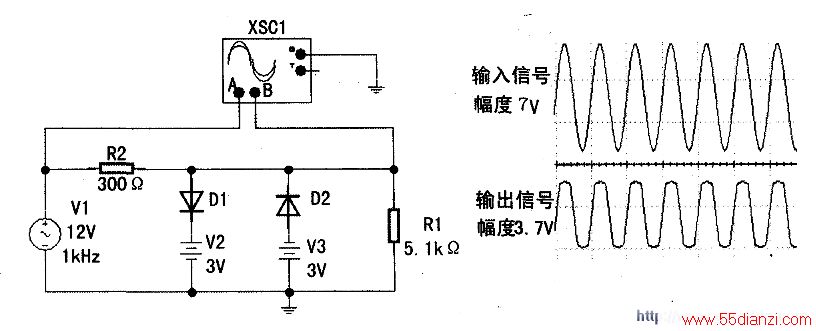

　　限制输出信号幅度的电路叫限幅电路。当输入信号幅度变化较大时，为了使信号幅度能够限制在一定范围内，可将输入信号接入限幅电路。例如下图所示二极管限幅电路中，输入信号为正弦交流5V/1kHz，其振幅约为7V；经过双二极管与双直流电源（±3V）构成的双向限幅电路后，输出交流信号的幅度被限制在3.7V以内。

　　该电路的工作原理是这样的：（1）当输入信号电压高于3.7V时，二极管D1处于正向导通状态，而二极管D2则处于反偏截止状态，于是输出信号（即负载R1两端的电压）等于二极管D1的导通压降（0.7V）与（+3V）直流电压之和（即3.7V）；（2）当输入信号电压低于-3.7V时，二极管D2处于正向导通状态，而二极管D1则处于反偏截止状态，于是输出信号电压就等于二极管D2导通压降的反向值（-0.7V）与（-3V）直流电压之和（即-3.7V）；（3）当输入信号电压介于+3.7V～-3.7V之间时，两只二极管均截止，于是输出信号电压就约等于输入信号电压（因为负载电阻R1的阻值远大于电阻R2的阻值）。综上所述可知，该电路的输出信号电压幅度正向不会超过+3.7V，负向不会低于-3.7V。即无论输入信号幅度多高，输出信号电压一定被限制在3.7V以内。
