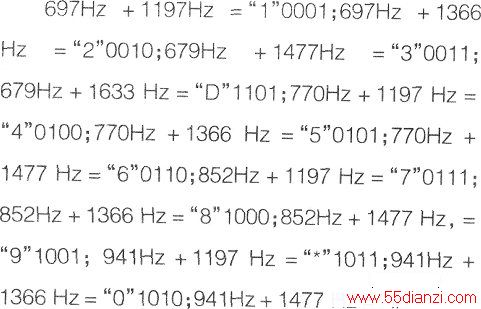

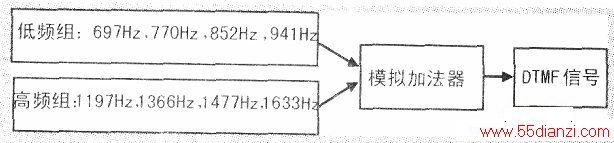

电话朵拨号一般有“1，2，3，4，5，6，7,8，9，O，#，*”12种信号，在信息电话通信中包含两个字节的16进制码，可以显示全部汉字。DTMF信号中只有8个基本频率，分成低频组：697Hz，7701Hz，852Hz，941Hz；高频组：1197Hz，1366Hz，1477Hz，1633Hz。两组信号各取一个叠加，成为一个DTMF信号，如下图所示．

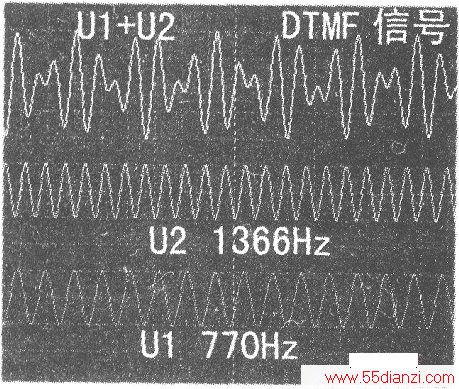

如将770Hz作为u1，1366Hz作为u2。R3左端改接模拟地，输出信号如图3所示。u1、u2信号VpP值为1V，DTMF：信号Vpp值为2V。
乘法器是实现两个模拟量相乘功能的器件，属于非线性模拟集成电路，用模拟乘法器可构成平方、除法、平方根等运算电路；如果模拟乘法器输入两个交流信号，可获得两个输入信号“和频”及“差频”信号输出，实现频率变换作用。X输入往往接频率较低的调制波，Y输入往往接频率较高的载波。如果两个相同信号输入乘法器也就是平方运算，通过运算放大器求输出等于某信号的乘法器输入信号，就是平方根运算或除法运算。
