这种调频发射器用+9V电池供电时,发射距离大约是100米。

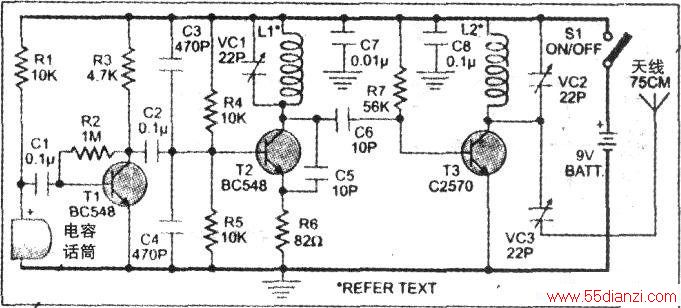

电路由三级组成:第一级是由BC548 (Tl)构成的话筒前置放大器:第二级是由另一只BC548(T2)连接成的VHF振荡器(BC系列晶体管一般都用于低频范围,但BC548例外,作射频级也不错)。
第三级是调谐在振荡频率的甲类调谐放大器,用来提升振荡器信号。第三级射频放大器的使用,使发射器的发射距离增加了。
线圈L1用20号漆包线在1.5cm长、4mm直接的空芯架上绕4圈;线圈12同样用20号漆包线在1.5cm长、4cm直接的空芯架上绕6圈。
用75cm长的导线作发射天线。
为增加发射距离,最好使用灵敏的接收机。VC1是调节频率的微调电容,VC2用以调节最大发射距离。

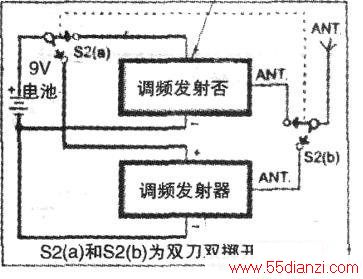

发射器由9VPP3方块电池供电。如果与已有的调频接收器组成一套.如右图.就能用作为对讲机。
