迟滞比较器

　　迟滞比较器是比较器电路中应用最多的一种，其特点是比较器的输入电压在基准电压附近不敏感，从而避免了输入端电压稍有风吹草动输出端就翻转的“振荡”现象。为了引进迟滞环，迟滞比较器电路采用了正反馈。
　　
　　由控制理论可以知道，正反馈的系统绝大多数是不稳定的，状态是发散的。然而，在电子线路中，由于电源电压有限，正反馈的电子线路的输出电压最终只能发散到电源电压值为止，表现为输出电压的高电平和低电平。
　　

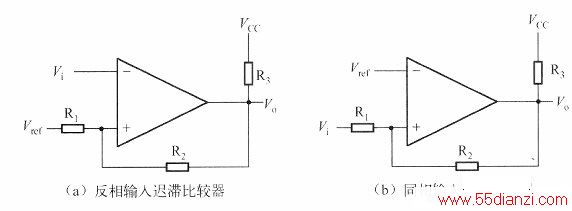

　　迟滞比较器按输入可分为反相输入迟滞比较器和同相输入迟滞比较器，如下图所示。
　　
　　从设计和分析方便的角度考虑，最好采用同相输入迟滞比较器电路。其原因是，基准电压往往需要通过对所能够获得的基准电压进行电阻分压得到，这样，在计算基准电压时，要考虑分压电阻在电路中的影响。

　　(1)同相输入迟滞比较器翻转电压分析
　　

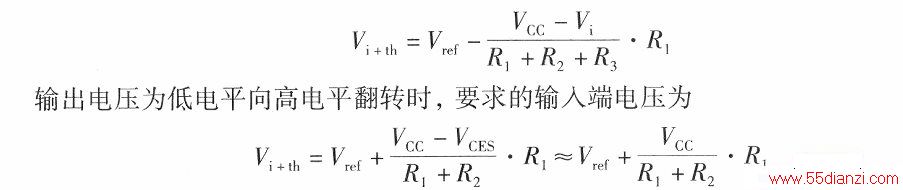

　　输出电压为高电平向低电平翻转时，要求比较器的同相输入端电压要从高于基准电压向低于基准电压变化，其临界点就是比较器的同相输入端电压等于基准电压。这时的比较器同相输入端电压由VCC、Vi共同决定。在忽略比较器同相输入端输入偏置电流的条件下，对应的输入电压为

　　在这里忽略比较器输出级的晶体管饱和电压。
　　
　　(2)反相输入迟滞比较器翻转电压分析　　
　　

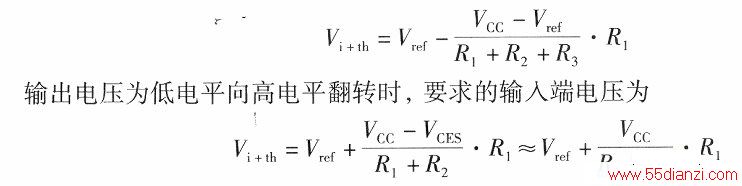

　　输出电压为高电平向低电平翻转时，对应的输入电压为

　　式中的R1包括基准电压分压电阻的等效电阻。
