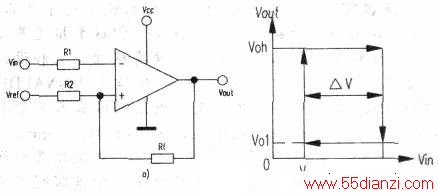

迟滞比较器实际上是具有正反馈的电压比较器，如下图a所示。图中Rf是正反馈电阻，Vref是基准电压（阈值电压），Vin是输入信号电压或称待比较电压。该比较器的输出只有两种状态：高电平Voh和低电平Vol，Voh可等于或接近等于正电源电压，而低电平可认为是零电压或接地，下图b是其传输特性。下面对该电路进行简单分析。
当输出端为低电平Vol时，流经反馈回路的电流Ii=(Vref-Vol)/(R2+Rf)，由于电压比较器的输入端电流很小仅为nA级，所以上列计算式已将其忽略，此时电流从基准电压Vref端流向输出端：当输出端为高电平Voh时，流经反馈回路的电流Ih=(Voh-Vref)(Rf+R2)，此时电流从输出端流向基准电压Vref端。
由于正反馈电路的作用，迟滞比较器有两个阈值电压，即高阚值电压VTH和低阈值电压VTL，其具体数值是：VTh=Vref+Ih×R2，VTL=Vref-Ii×R2。滞后电压=VTH-VTL。在迟滞电压比较器中，只要噪声电压引起输入信号电压的变化幅度不超过滞后电压即下图b中的△V，就能保证输出状态的稳定。
以上分析是针对那些具有推挽式输出级的电压比较器，而对于那些带有集电极开路或漏极开路输出级的比较器而言，上拉电阻器和负荷电阻器共同形成了一个分压器，输出高电平Voh不一定能达到与电源电压相等或相近的数值，可能会有所降低，这在设计电路时应引起注意。
