窗口电压比较电路

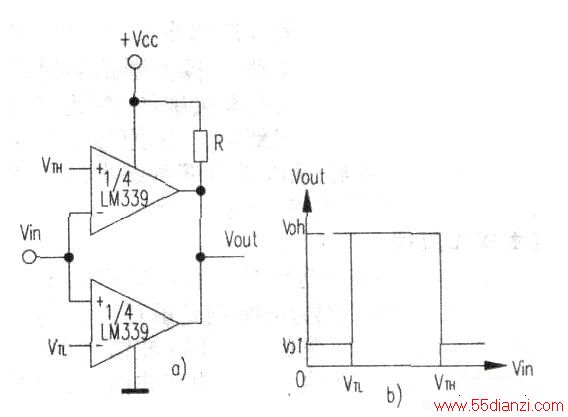

　　窗口电压比较器也叫双限比较器。单限比较器和迟滞电压比较器在输入电压Vin单一方向变化时，其输出电压只跳变一次，因而不能检测输入电压是否在两个给定阈值电压之间，而窗口电压比较器则具有这种功能。下图a是用输出端为集电极开路的四电压比较器LM339构成的窗口比较器，共使用LM339内部的两个比较器，它们的输出端直接并联，使用共同的上拉电阻R。当任意一个比较器输出低电平（实际上是输出三极管处于饱和状态）或两个比较器均输出低电平时，窗口比较器输出端为低电平，只有两个比较器均输出高电平（实际上是输出三极管处于截止状态）时，窗口比较器才输出高电平。因此，两个输出端具有正逻辑中的逻辑与的关系。

　　窗口电压比较器有两个阚值电压，即高阈值电压VTH和低阈值电压V1L，如下图所示。VTH和VTL的数值可以根据需要任意设置，它们之间的电压范围就是窗口电压范围。由下图可见，当输入信号电压Vin数值在高阈值电压VrH和低阈值电压VIL之间即VTH＞Vin＞VTH时，上下两个比较器均输出高电平，输出端Vout为高电位：当输入信号电压Vin数值在窗口电压之外，即Vin＞VTH或Vin＜VTL时，输出端为低电平。其传输特性见下图b。
