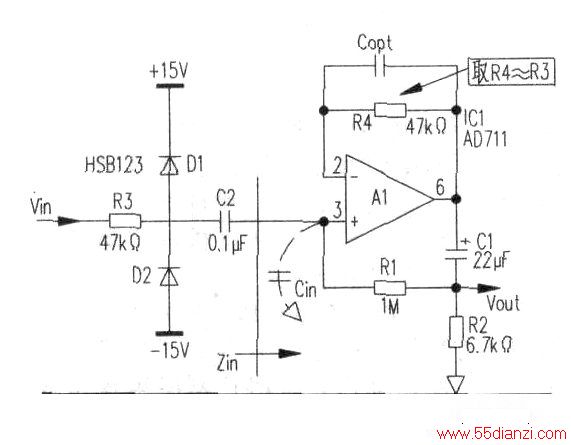

在测量交流电压时要使用输入阻抗高的缓冲器。下图是频率特性好、输入阻抗高的缓冲器电路。在输入端接入了由电阻R3、二极管Dl和D2组成的钳位电路，其目的是对运放的输入电压范围进行限制，对运算放大器进行保护。但是R3的接人会对输入电压造成衰减，是产生误差的原因之一。于是用C1和Rl引入了少量的正反馈，使运放的输入阻抗增大，可以大大地减小电阻R3引起的误差。

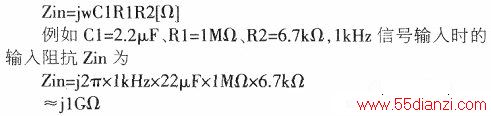

IC1的输入阻抗Zin可以用下式表示：
此时输入阻抗的值非常之高，因此即使是在IC1的输入端串接有保护电阻R3(47kΩ)，相比之下电阻R3上所产生的电压损失非常小，只有47kΩ/lCΩ=0.005%，完全可以忽略不计。
该电路的另一个特点是在运放的第⑥脚和反相输入端（第②脚）之间接有负反馈电阻R4，并使R4=R3，以对运放输入端的分布电容Cin造成的衰减进行补偿。于是如右图所示的那样，电路的频率特性在l00Hz～l00kHz的范围内都是平坦的。另外，由于Rl的阻值很大为1MΩ，所以应选用输入偏置电流小的FET输人型运放。
电路的电源电压为±15V，消耗电流在l0mA以下。输入信号电平在20Vp-p以下，应用的频率范围为10Hz～l00kHz。运放是AD公司的AD711。
