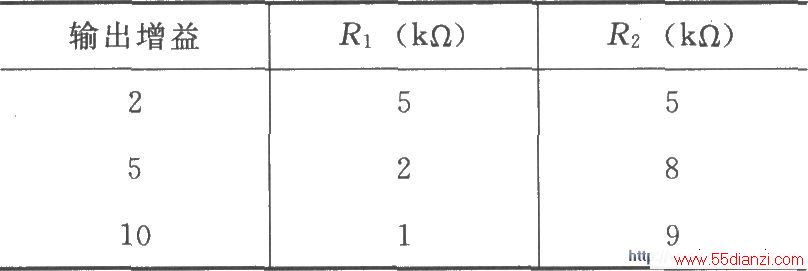

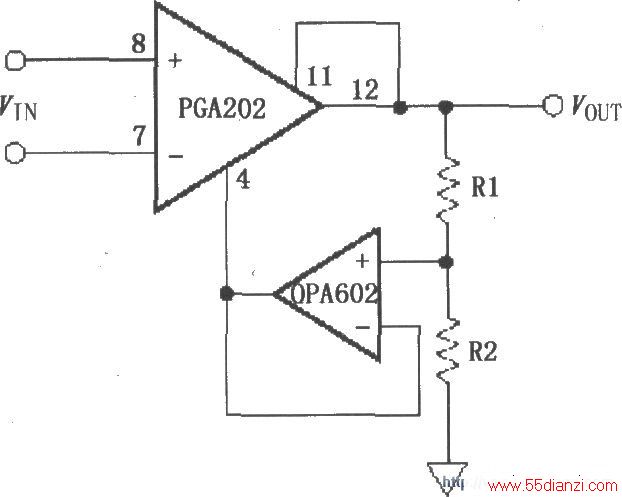

如图所示为由PGA202构成的具有缓冲衰减的增益提升电路。采用外部电阻衰减网络可以扩大增益，图中用R1、R2分压衰减，经过OPA602构成的电压跟随器加到④脚，使输出级增益得到提升。输出级增益控制见下表。
本文关键字：暂无联系方式运算放大器，单元电路 - 运算放大器
