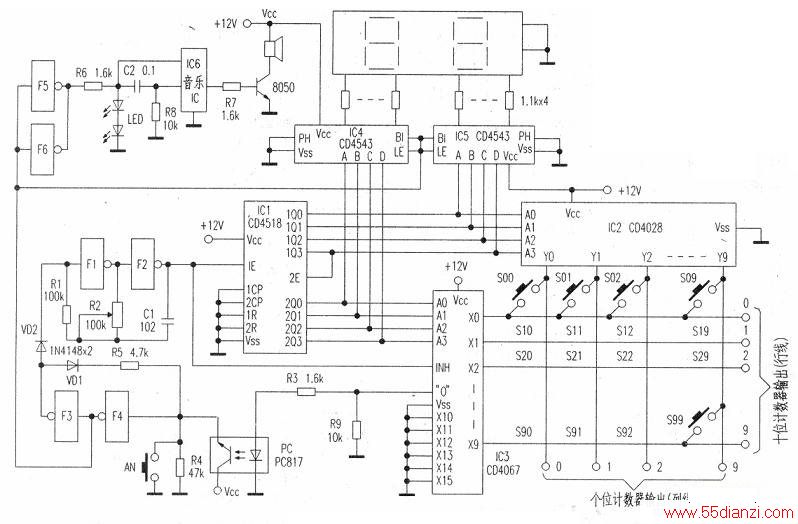

此电路见下图。F1、F2及外围元件构成受控振荡嚣产生扫描所需的时钟脉冲；IC1为双十进制计数器CD4518，本电路将其中一个十进制计数器作为个位计数器用，另一个作为十位计数器用，两个计数器级联构成100进制计数器。个位计数器输出的BCD码一路作为IC2（4线/10线译码器CD4028）的地址信号，地址信号的变化使IC2的10个输出端依次轮流且循环地出现高电平，形成列线扫描信号；另一路则作为IC5（BCD译码／7段LED驱动器CD4543）数据输入信号。十位计数器输出的BCD码一路作为16选1模拟电子开关CD4067的地址信号，对其16个开关中的10个作扫描切换，这10个开关的输入端分别为XO~X9，接行线，输出端为公共端“0”；另一路则作为IC4 (CD4543)的数据输入信号。抢答开关采用矩阵连线形式。如果调节R2使振荡器输出脉冲周期为0.1ms（频率10kHz)，则在1ms内IC2的Y0~Y9各出现高电平1次，而在10ms内，IC3的X0～X9各与“0”端接通一次，IC2的Y0—Y9各出现高电平10次。假设抢答开关S01按下(>10ms)，则在IC2的Y1端输出为1，且IC3的X0端与“0”端接通的瞬间，Y1端的高电平经S01、xo端至“p”端，再经R3为光电耦合器PC提供工作电流，使光电耦合器内的光敏三极管导通，将VCC送至F4的输入端，使F4输人为1而输出为0，F3输出为1，VD1导通经R5正反馈到F4能输入端而实现电路的自锁；VD2导通则使F1、F2等组成的时钟振荡器停振并使F2恒为高电平输出。F2高电平输出一方面使IC1的输出不再变化，另一方面又使IC3的INH端置1而使其处于禁止输出状态。
F4输出的低电平使IC4、IC5的消隐输入端“BI”和锁存输入端“LE”置0，从而解除IC4、IC5的消稳功能并对各自的输人数据进行锁存。F4输出的低电平还使F5、F6输出高电平，在点亮指示灯LED的同时并启动声讯电路，声光指示抢答成功。由于上述情况对应于IC1的个位计数输出0001，而十位计数器输出0000的时刻，故LED屏上显示抢答者号码“01”。
主持者按下复位开关AN，F4输入低电平使电路解除自锁，此时F4输出高电平，IC4、IC5的“BI”端置1而使显示消隐，同时使F5、F6输出低电平关闭声讯电路与指示灯，F4输出高电平又使F3输出低电平，时钟振荡器恢复工作产生扫描时钟脉冲，为下一轮抢答作准备。
为了解决扫描式抢答器电路响应速度与误显率之间的矛盾（扫描时钟频率越高响应速度越快但相应误显率会增加），本电路引入了同步信号对IC3的输出进行同步控制，即IC3的输出端“0”，只有在F2输出低电平期间才允许有输出，否则，F3的输出被禁止。另外，为了增强电路的抗干扰能力，防止抢答信号线过长对高输入阻抗CMOS门电路可能产生误触发现象，本电路不采用直接的电压触发而改用电流触发，即采用光电耦合器隔离传输的形式，从而大大增强了电路的抗干扰能力。
