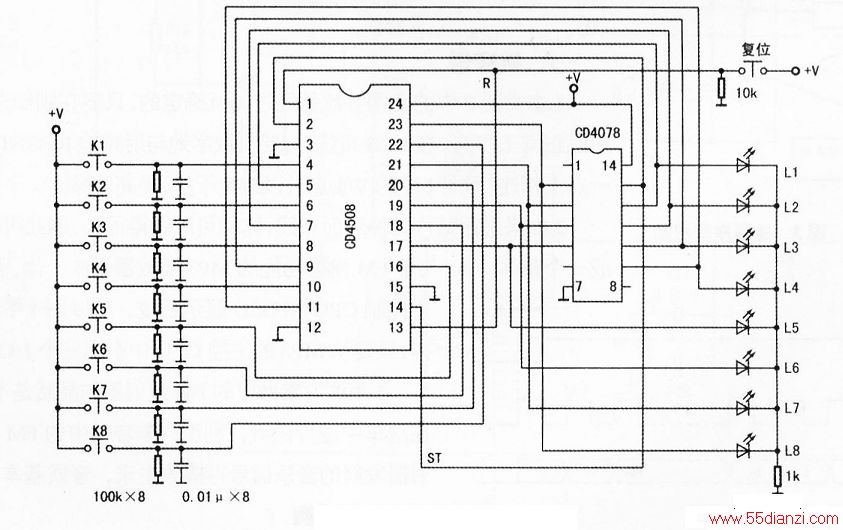

用CD4508制作的8路抢答器具体电路如下图所示。
工作原理
当K1~K8中某一个按钮(如K3)先接下时，即CD4508的（8）脚为高电平“1”，数据被传递到（9）脚，（9）脚为高电平“1”，经过8输入端或非门/或门CD4078后，其（13）脚输出低电平“0”并送到CD4508的锁存端（2）、（14）脚(ST1和ST2)，因此输出数据被锁存，其它按钮无效，此时对应的指示灯L3同时被点亮，抢答成功。
按一下复位按钮，输出数据被清零，指示灯熄灭，下一轮抢答开始。
