卡拉OK变调电路

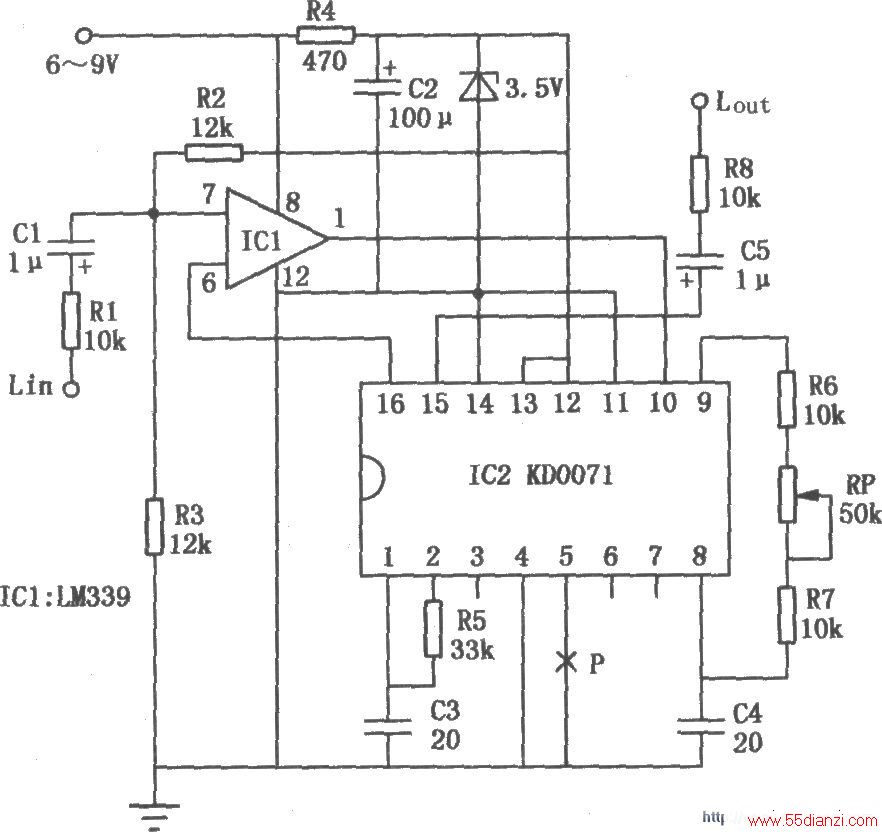

在唱卡拉OK自娱自乐时，演唱者往往会因伴奏曲调过高或过低而跟不上调。若在卡拉0K机中安装本电路，则可增加升降调功能，便于跟唱。如图所示电路中，输入信号从Lin端经电阻Rl、电容Cl送至ICl电压比较器LM339的⑦脚，然后再由ICl的①脚送人IC2语音变调集成电路KD0071的⑩脚。此时，一路信号送回ICl与输入信号进行比较。另一路信号由IC2的15脚输出，经Lout端接至后级的功率放大器。调节IC2⑧、⑨脚之间的电位器RP，可改变电路的振荡频率，从而改变IC2 15脚输出信号的音调，产生变调效果。调试时，先将电位器RP置于阻值的中间位置，调节电阻R6、R7的阻值，并且接通和断开IC2⑤脚P点的接地线，使P点在通、断时，IC2输出的音频信号音调相同，即电路的正常音与变调音相同，断开P点，调试结束。此时，若电位器RP阻值减小，音调就会降低；RP阻值增大，则音调会升高。
