本文介绍一种结构简单，但功能完善的忙拉OK扩音机电路，以飨读者。

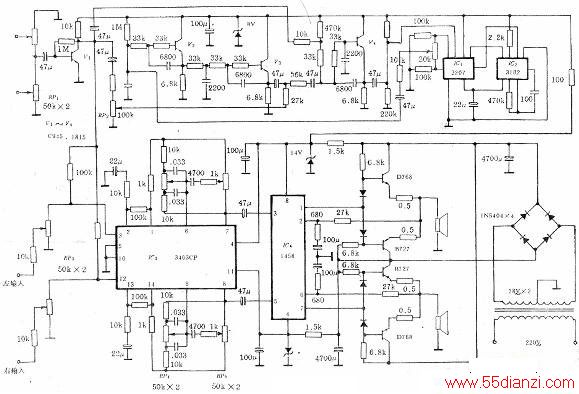

上图是整机电路图。它由BBD混响式卡拉OK处理器、NF式音调前级放大器、IC+达林顿管OCL后级放大器、桥式整流稳压电源等部分组成。下面对电路作些简介；V1是两路话筒信号混合放大器，话筒信号被v1放大后，分成两路输出。一路经两枚100kΩ电阻衰减后，直接送到前置放大器的L、R输入端；另一路话筒信号则通过V4及有关元件组成的低通滤波器进入Icl、IC2构成的延迟系统，延迟后的信号被输送到V2、V3组成的两级低通滤波器作进一步过滤清洗，当此信号从V3输出时又被分解为两部分，其中一部分信号再送到BBD系统的输入端进行反复延迟。另一部分信呼则由RPo适当衰减后，回到V1输出端与话筒直达信号混合：这时，在输出得到的信号包括三个内容：直达声，前期反射声及多次混响声。RP1是两路话筒音量控制，RP2是混响效果深度调节器。/C3及相关RC元件构成本机的前置放大和NF音调网络。L、R声道的音频输入信号及来自话筒的信号在RP3混合后送进/C3的3、12端，经RP4、RP5对音调修饰后从7、8端输出到，IC4（后级推动器件），本机后级由IC4驱动两对型号为D768、B727的互补达林顿管组成OCL功放，最后由此带动一对外接音箱担任重播。其音乐输出功率超过10Ow×2。
本机电源部分采用常见的桥式整流。大电解电容滤波方式，其输出直接向功放供电。为降低交流噪声和防止放大器前、后级通过电源耦合引起自激，前级电源再经相关稳压管作简单稳压后提供。其中话音处理器部分的工作电压为+8V．前后级放大器IC3、IC4供电电压是±14V。

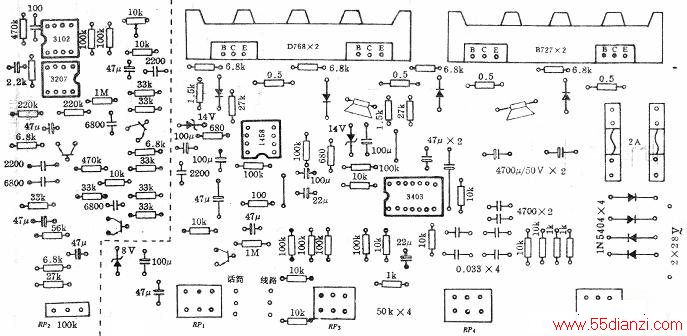

上图是整机元件在底板上的排列位置，该板实际尺寸为21×10. 5cm。具体装制时，读者可向邮购单位购买此板，便省去腐蚀印板的麻烦，邮购单位提供的印板上已印有电路图中各元件的数值符号，故只需将元件插到相应的孔位内，剪脚焊接就行了。
全机要调整的地方主要是话筒混响部分。前后级放大器一般元件合格，焊接正确，不需任何调整即能正常工作。话筒通道部分的调整方法如下：通电源，用表测量D1两端，正常值应为8v，然后细心调节MN3207的7、8脚并接的20kΩ可调电阻，使其达到最佳平衡（以刚好听不到干扰噪声即可），当然，调整前要先接上话筒和扬声器，并关小RPi、RP2。一切正常后，对着语筒讲话，同时慢慢开大RP1、RP3置于音量适中位，在扬声器内虚听到被放大的声音，将RP2调大，话音信号中随即带有一串从大到小的回音，这样，此机就能投入使用了。
