可逆计数器
点击数:7587 次 录入时间:03-04 11:49:09 整理:http://www.55dianzi.com 计数-倍频分频电路
由前面的叙述可知,

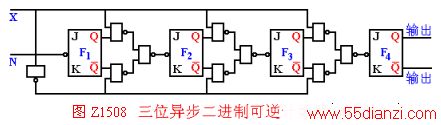

CP的连接位置不同,计数器的功能也就不同。因此,适当地设计电路结构,可使计数器兼有加法、减法计数功能。图Z1508为三位异步可逆计数器的逻辑图,图中,
X=1时,计数器执行加法计数,
X=0时,执行减法计数。为简便起见,图中未标明
J=
K=1的连线,也未绘出复位线
。
