由89C51单片机组成的自动计数器

　　一、计数器功能
　　
　　按不同的包装要求，可选择超过50张或100张自动回零，并按选择要求在计数至48或98时发出声音提示，计数至50或者100时声音自动消除。有自动计数显示标志，可通过按键选择自动计数或停止自动计数，通过按键进行加1或减l计数，并有相应的符号显示及声响，提示操作过程。自动计数和按键操作计数互不影响，可手动复零。
　　
　　二、硬件硬件
　　

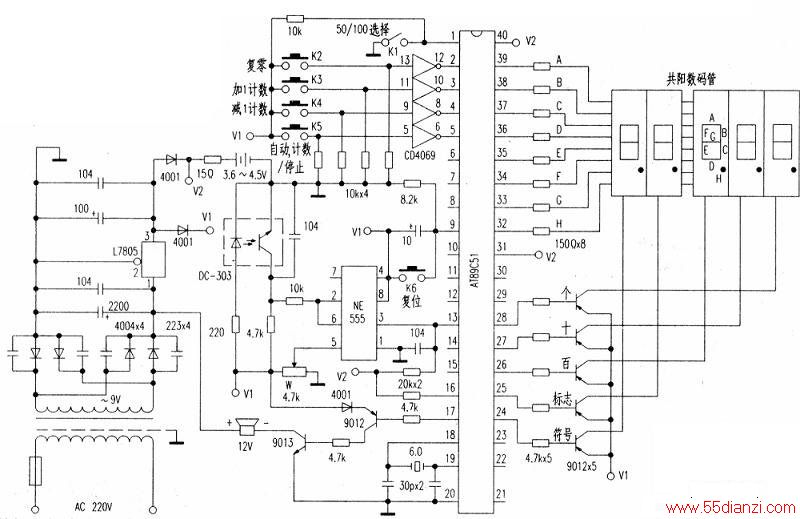

　　电路见附图。89C51和数码管组成单片机控制系统。检测部分采用GC-303红外光电转换器作测量，用时基电路NE555作整形及放大，声响采用12V蜂鸣器。因需要将操作按键引到易于操作的位置，所以采用CD4069非门隔离。用可充电电池作停电保护。电路简单，业余制作容易。
　　
　　三、软件显示
　　
　　采用定时扫描显示方式。自动计数用外中断计数方式，设外中断为优先中断。在程序初始化时先检测K2—K5是否正常。如有接键按下则显示代号，数码管连读闪烁“ 88888，蜂鸣器发出提示，便于检查显示器是否正常，再显示K1设置的复零数，然后转入计数器的主程序。
　　
　　四、调试安装
　　
　　按原理图安装检查。无误后，即可通电调试。测量NE555的⑤脚对地电压，调节电位器W使⑤脚电压在2.7V—3.2V之间。做一个支架安装光电转换器，将其装在切纸机的轴头附近。在切纸机的轴头上装一块挡板。当切纸机转到切纸位置，挡住光电管发出的光源时，计数器自动加10将K2—K5按键及蜂鸣器装在一个盒内引到容易操作的位置即可。
