异步二进制加法计数器
点击数:7234 次 录入时间:03-04 11:44:18 整理:http://www.55dianzi.com 计数-倍频分频电路
计数器是一种常用的数字部件,是触发器的重要应用之一。顾名思义,计数器就是能够累计输入脉冲数目的数字电路。它是一种记忆系统,除用作计数外,还可用作分频、定时等。计数器按脉冲的作用方式可分为异步计数器和同步计数器;
按计数过程中数字的增减可分为加法计数器、减法计数器和可逆计数器;按计数体制的不同,又可分为二进制计数器,十进制计数器和其他进制计数器。图Z1504为三位异步二进制计数器的逻辑电路。它由三个接成 触发器的
JK触发器组成,因此,每当有一个
CP信号,触发器的状态就要翻转一次,而且,状态的翻转是发生在触发脉冲的下降沿。计数前, 上加一置0的负脉冲,使得
Q3Q2Q1=000。第一个计数脉冲来到后,
F1由0态变为1态,
F2和
F3的状态不变;第二个计数脉冲来到后,
F1由1态变为0态,在它的Q端上产生一个负跳变的脉冲,致使
F2由0态变为1态。可见,
F1翻转两次,
F2才翻转一次。同理,
F2翻转二次,
F3翻转一次。当第7个脉冲来到后,
Q3Q2Q1=111;第8个脉冲来到后,
Q3Q2Q1=000,且

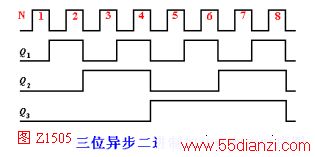

Q3向更高位输出一个负跳变的进位脉冲,此后,计数又进入新的计数周期。这种计数器的时序图和状态转换,分别如图Z1505和表Z1501所示。
表Z1501
N
Q1Q2Q3
十进制数
0
0 0 0
0
1
0 0 1
1
2
0 1 0
2
3
0 1 1
3
4
1 0 0
4
5
1 0 1
5
6
1 1 0
6
7
1 1 1
7
