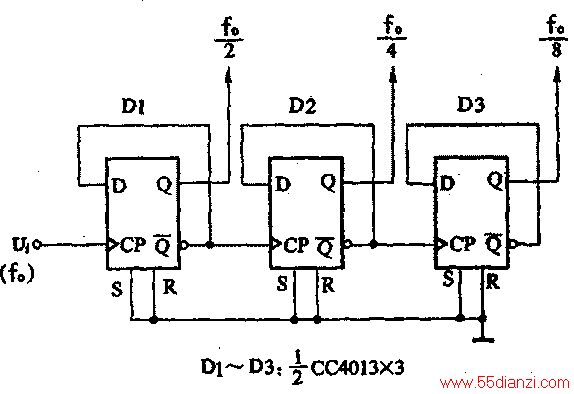

下图所示为D型触发器构成的三级分频电路。每个D型触发器的反相输出端虿与自身的数据输入端D相连接，构成2分频单元。三级2分频单元串接可实现8分频电路。增加串接的分频单元的数量，即可相应增大分频比，n级2分频单元串接可实现2”分频。
本文关键字：触发器 数字逻辑电路，单元电路 - 数字逻辑电路
