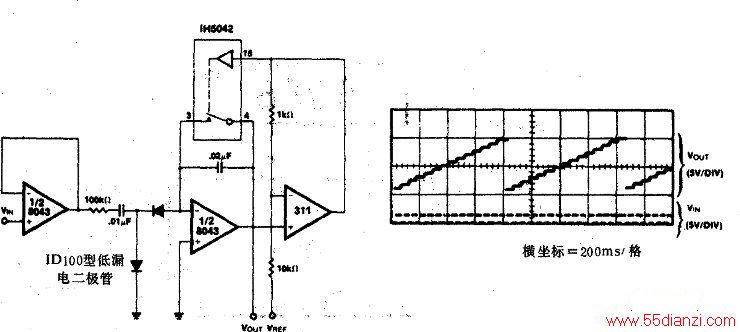

图中所示的是一种使用LM311作为水平检测器并用一个CMOS模拟门来使电容器放电的简单电路。这种计数器的一个重要特性是能很方便地改变计数;唯一要做的是改变比较器的关断电压。也对用同样的原理设计出一种廉价的模/数转换器,因为复位周期之间的数字计数是与用作比较器基准电压的模拟电压成正比的。比较器可以利用相当大的滞后。这就保证了电容器在复位周期内完全放电。在一种比较复杂的电路,可以使用一种双重比较器“窗口检测器”,较低的关断点调到接近于地电位,以保证完全放电,然后独立调节较高的关断点,以确定脉冲计数。
