用于测试的数字脉冲发生器电路

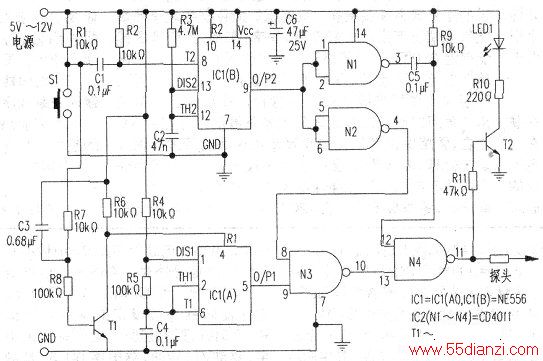

　　压下Sl不放可以激活振荡器IC1A，其输出在ICIB输出变低之前一直是被封锁的。一旦IC1B输出变低，经N2反相后，N3的封锁被解除，这时在电路输出端看到的波形才是振荡器IC1A送出的波形，这一点可以将探头连接示波器进行证实。IC1A只有在Sl按下不放时才会保持振荡，否则它一直处于复位状态。

　　简单地说，在Sl完全压下时，输出探头会出现一系列的脉冲，脉冲状态前端有尖峰，然后快速降落。

　　这个电路可安装在胶管内。外壳有开关S1和用作脉冲指示的LED1。
