用单稳态触发器构成脉冲延迟电路

点击数：7691 次录入时间：03-04 11:44:18 整理：http://www.55dianzi.com 数字逻辑电路

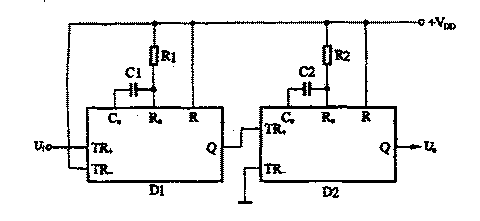

　　下图所示为脉冲延迟电路。由两个单稳态触发器D1和D2构成，可以将脉冲信号整体延迟一定时间。脉冲延迟时间由D1的外接定时元件R1和C1的大小决定，延迟后的脉冲宽度由D2的外接定时元件R2和C2的大小决定。

用单稳态触发器构成脉冲延迟电路
