铅蓄电池过度放电、过度充电保护电路

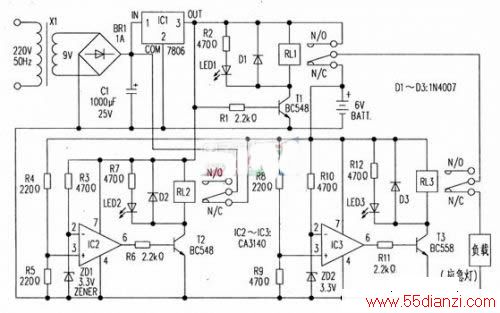

    整个电路可以分成四部分：电源供给、切换电路、过度放电保护电路和过度充电保护电路。

    电源供给的交流电源经变压器X1降压、桥式整流器BR1整流、电容C1滤波后，用芯片7806 (IC1)稳定成6V电源供给。

    切换电路由晶体管T1和继电器RL1等元器件组成。当交流电源有效时，T1导通，使RL1(6V，100Ω)吸合，绿色LED1发光，指示交流电源有效。与此同时，稳压器输出经RL1的常开触点N/O和RL3的常闭触点N/C连接到负载，而6V电池则经由RL2的常闭触点N/C开始充电。

    当交流电源失效时，T1截止．RL1释放。结果负载改由RL1的常闭触点N/C从6V电池供电，此时LED1熄灭，指示交流电源已不存在。

    电池的过度放电保护电路由IC3、T3、RL3等元器件组成。当电池发生过度放电时（低于5.5v），IC3反相输入端(2)上的电压高于其同相输入端(3)上的电压，这时IC3输出为低电位，T3导通，RL3 (5V，100Ω吸合，负载因触点N/C分开而与6V电池断开，从而避免了过度放电。与此同时，LED3发光，指示电池处于过度放电状态。当交流电源恢复后，电池经RJ2的触点N/C开始充电。当电池电压达到5.5v时．IC3的输出返回到高电位．T3截止，RL3释放，负载又连接到稳压器的输出。

电池的过度充电保护电路由IC2、T2、RL2等元器件组成。当交流电源有效时，且电池电压低于6.6V．因IC2反相输入端②上的电压高于同相输入端③上的电压，这时IC2的输出为低电位，T2截止，RL2 (6V．100Ω)保持在释放状态。这时电池通过RL2的N/C触点继续充电。一旦电池电压达到6.6V．IC2的输出变高，T2导通，RJ2吸合，充电停止。这时LED2发光，指示电池处于过度充电状态。图中D2、D3分别保护RL2、RL3免受反电动势的冲击。
