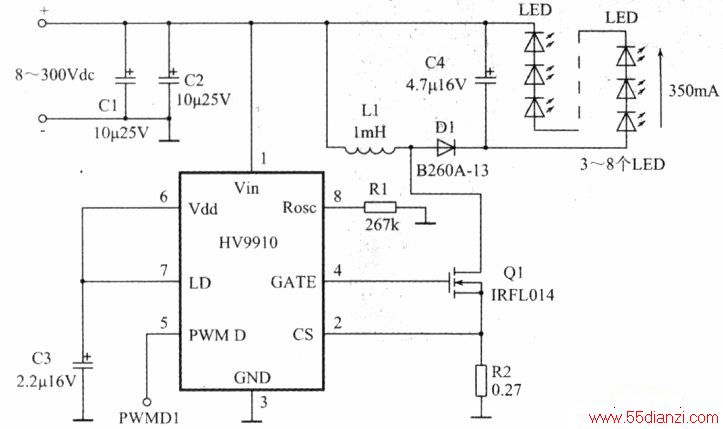

该电路输入电压为8~3OOVdc，输出可以驱动3~8个350mA的高亮度LED。当MOSFET(Q1)导通时，来自输入的能量首先被存储在电感器L1中。当Q1关断时，能量被传送到输出。由于R1=470kΩ，振荡器频率fosc为50kHz。在这种电路拓朴中，输出电压Vo与输入电压Vin之间的关系为Vo=Vin×D/(1-D)。Vo可以高于Vin也可以低于Vin，具体取决于占空比D。茗变换器驱动3个LED，用作汽车尾部信号灯，每个LED的正向压降是3V，汽车电池电压为l2V，PWM占空比D为Vled(Vin+Vled)=9V×(12V+9V)=0.43,开通时间ton为D/fosc=0.43/50kHz=8.6μs。
通过LED的电流Iled=0.35A，电感器电感值L1=Vin×ton/(0.3xIled)=12×8.6×10的负6次方/(0.3x0.35)=0.98mH，可选择L1=1mH。
当AC输入功率不超过25W时，可采用无源功率因数校正电路，以满足EN61000-3-2（C类)关于AC输入电流谐波限制要求。
