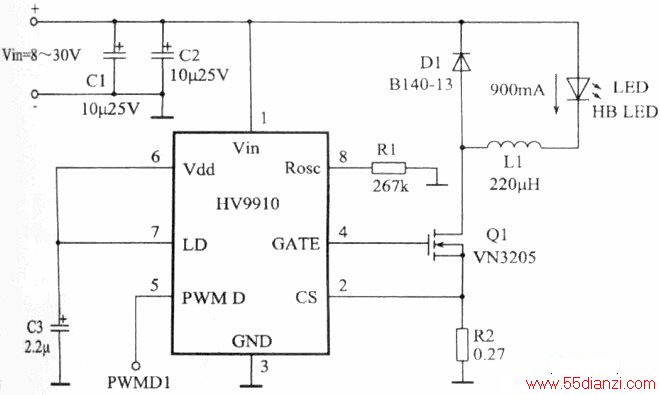

由HV9910组成的驱动单个900mA高亮度LED的降压变换器电路
由HV9910组成的驱动单个900mA高亮度LED的降压变换器电路
点击数:7943 次 录入时间:03-04 11:58:51 整理:http://www.55dianzi.com 稳压-电源电路
该电路拓朴的DC输入电压为8~30V,LED上的导通电压阵是4.5V。由于选择HV9910引脚Rosc外部电阻R1=267kΩ,PVVM频率约为86.5kHz。二极管D1选用Bl40-13型肖特基器件。
