120W、24V、5A 输出降压-升压型稳压器
图 1 所示降压-升压型转换器在 0A 至 5A 负载时以高达 98.5% 的效率调节 24V 输出。该转换器在 8V 至 56V 的输入电压范围内工作，可调欠压和过压闭锁功能保护了电路。它还有短路保护功能，而且 /SHORT 输出标记指示何时输出端短路。该转换器在轻负载时提供不连续导通模式 (DCM) 工作，以实现最低功率和电流反向保护。检测电阻器 ROUT 设定短路和过载情况下的输出电流限制，从而使这个电路成为可靠的应用电路。

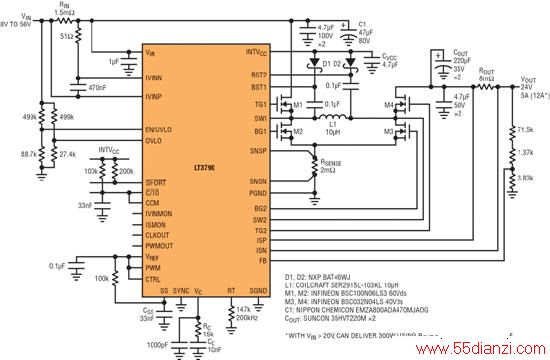

图 1：120W、24V、5A 输出降压-升压型稳压器具 8V 至 56V 输入范围和高达 98.5% 的效率，而且易于并联。

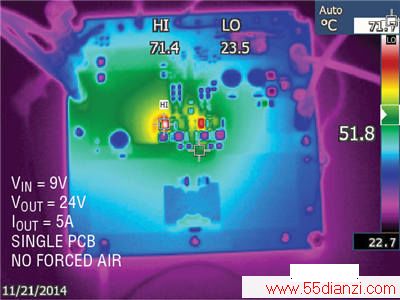

这个 120W 电路板在 12V 输入时，最热组件 (开关 MOSFET) 的温度上升仅为 20°C，如图 2a 所示。该电路板仍然有裕度，可以在 12V 输入时提供更大的输出功率，或者用较低的 VIN 提供 120W，而组件温度不会过度上升。请注意，更大的输出功率需要相应地提高输出电流限制。当以低至 8V 输入工作、提供 120W 输出且没有强制空气流动或散热措施时，这个标准 4 层 LT3790 PCB 上的组件温度仍然低于 97°C (在室温时)。为了以同样有限的温度上升和输入电压范围提供显著增大的功率，可以并联两个或更多 LT3790 转换器，而且并联非常容易实现。
(a)
(b)
并联转换器、恒定电压主转换器、恒定电流从属转换器
理想情况下，并联开关转换器在整个输出范围内均分负载。LT3790 能够以恒定电压或恒定电流模式运行，因此允许一个主转换器控制输出电压，同时其电流监视器输出 (ISMON) 通知一个或更多从属转换器，需要怎样调节 (CTRL 输入) 输出电流，以匹配它自己的输出电平。用这种方法几乎可以在多个转换器之间实现理想的电流匹配。
主转换器的 CLKOUT 引脚可以直接连接到从属转换器的 SYNC 输入引脚，以实现两个并联转换器的 180° 相位交错。转换器之间的 180° 相差降低了转换器的总体输出纹波，而不是使纹波增大一倍。如果超过两个转换器并联连接，这些转换器就可以用一个外部时钟源或者通过以菊花链方式连接 CLKOUT 引脚，以同步至相移或同相工作。
图 3 显示了一个由两个并联连接的 LT3790 形成的 24V、10A (或在某些条件下为 25A，见图) 稳压器。就 M3 和 M7 MOSFET 而言，通过使用两个并联的电路，任何一个分立式组件在 12V 输入时温度上升最大值仅为 20°C，9V 输入时则为 50°C。
图 3：两个 LT3790 24V 稳压器容易并联，以用分立式组件有限的温升来增大一倍输出。
图 3 中上端的转换器 (主转换器) 调节 24V 输出电压，控制由下端的 (从属) 转换器调节的电流值。主转换器的 ISMON 输出指示主转换器正在提供多大的电流，通过将 ISMON 直接连接到从属转换器的 CTRL 输入，强制从属转换器跟随主转换器。LT3790 ISMON 的输出电平和 CTRL 的输入电平以同样方式提供，以便可以从一个引脚直接连接到另一个引脚，这样一来，就强制总的输出电流在并联转换器之间均分，如图 4 所示。请注意，从属转换器的输出电压设定得略高 (28V)，以便从属转换器的电压反馈环路不处于稳定状态，从而使从属转换器能够跟随主转换器。

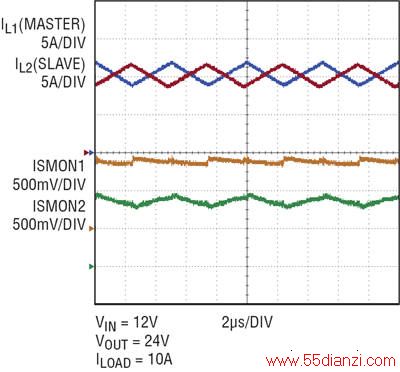

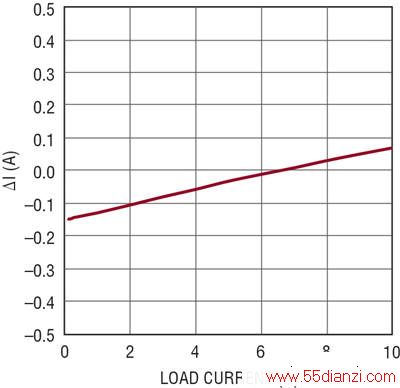

图 4：并联转换器电感器及输出电流匹配
稳定性的环路分析
瞬态响应及网络分析仪环路分析可用来测量稳定性。如图 5 所示，50% 至 100% 电流的瞬态响应显示了得到恰当补偿的转换器和均分的负载电流。用网络分析仪进行的进一步分析为我们提供了不同转换器的详细信息。对于恒定电压稳压器主转换器和恒定电流稳压器从属转换器而言，噪声注入点以及为产生控制环路波德图而进行的测量是不同的。通过注入扰动信号并测量环路响应，可以分别测量每个环路，如图 6 所示。
图 5：并联转换器瞬态响应均分电流
图 6：并联转换器的环路响应测量

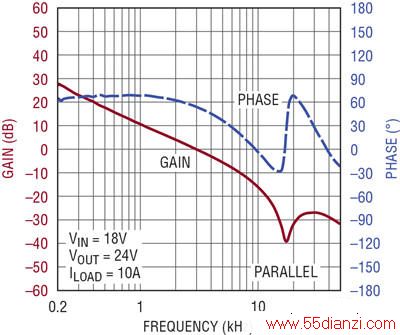

图 7：波德图显示了并联系统的测量结果
结论
LT3790 同步降压-升压型控制器以高达 98.5% 的效率向各种负载提供超过 100W 功率，而且很容易并联多个转换器，以提供更大功率的输出。能够控制输出电压或电流，加之 ISMON 输出放大器和 CTRL 输入放大器的电平匹配，这些都简化了主电压稳压器与一个或多个从属电流稳压器的连接。结果是能够以高效率提供数百瓦功率的大功率 60V 降压-升压型调节。
