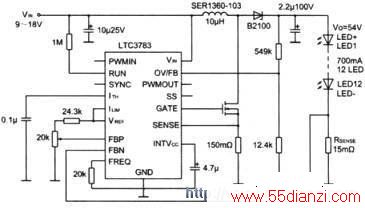

由LTC3783组成的驱动12个700mA串联LED的升压型电路如图所示。该升压式变换器的输入电压范围为9~l8V，输出电压被提升到30~54V，可以提供恒流驱动12只任何颜色的700mA串联的LED，输出功率达38W。在Vin=l8V和Vo=54V下，驱动电路的效率为95%，并将元件的温升抑制在25℃以下。在图中，功率MOSFET源极电阻(l5mΩ)用作感测开关电流,LED串上l5mΩ的电阻RSENSE用作感测和设置LED电流。通过调节LTC3783引脚FBP上的电位器，可以实现模拟调光。
