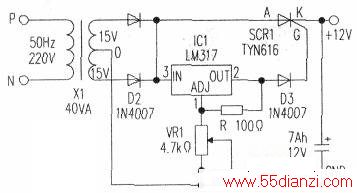

如果交流电源失效，就采用下图所示的逆变器将12V电源逆变成220V交流输出。下图是电池电压指示器和逆变电路。在电池电压指示器部分中，晶体管Tl、T2和一些相关元件构成电池电平检验系统。当电池充电时（例如电压超过10.50V时），LED1发光而蜂鸣器PZ1不发声，表示电池电压正常可用。相反，当电池电压降低时（例如降到低于10.50V时），LED1熄灭而蜂鸣器呜叫，表示电池已经放电到需要再度充电的程度。
逆变器由IC2(CD4047)及一些相关元件构成。IC2连接成多谐振荡器工作模式，工作频率钓为50Hz。IC2的Q和/Q输出端直接驱动功率MOSFET管13和T4（均为IRF244），它们连接成推挽电路，经由输出变压器X2送出220V交流电压。逆变器输出端用电容C1滤波。T3、T4应使用适当的散热器。
