这是一种简单的汽车倒车提示电路，只要汽车处于倒车挡，倒车喇叭就马上发声，同时发出闪光，提示路人注意。电路采用双定时器NE556来产生声音。其中一只定时器连接成振荡器，另一只定时器连接成单稳触发器工作模式。

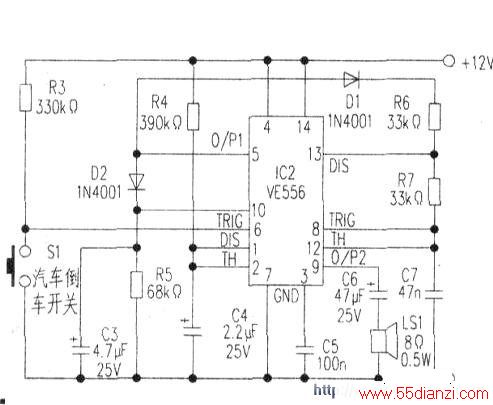

上图是倒车喇叭电路。当汽车处于倒车挡时，倒车开关Sl闭合，使单稳触发器输出脚(5)变成高电位，此高电位维持的时间长短（秒数）由定时元件R4和C4决定。与此同时，振荡器开始振荡，其(6)脚的振荡输出经C6送至扬声器LS1发出提示声，一直维持到单稳输出变低为止。当单稳输出变低后，此时振荡器停止振荡，(6)脚的振荡信号消失，喇叭停止放声。

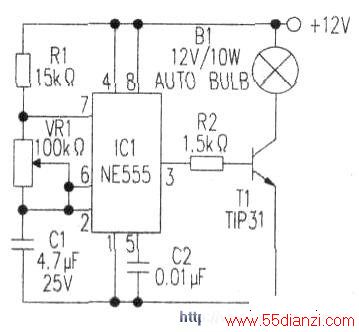

下图是闪光器电路，它由定时器NE555构成。定时器连接成振荡器工作模式，振荡时在(8)脚输出方波信号，用10W的汽车灯泡作闪光器，闪光的快慢（即方被的振荡频率)可用电位器VRI调节。
将倒车喇叭电路用两根导线连接至倒车开关SI．使Sl在汽车处于倒车挡时短路，处于常规挡时断开。两个电路供电均采用车内蓄电池。
