大宇432X彩色显示器微处理器电路分析

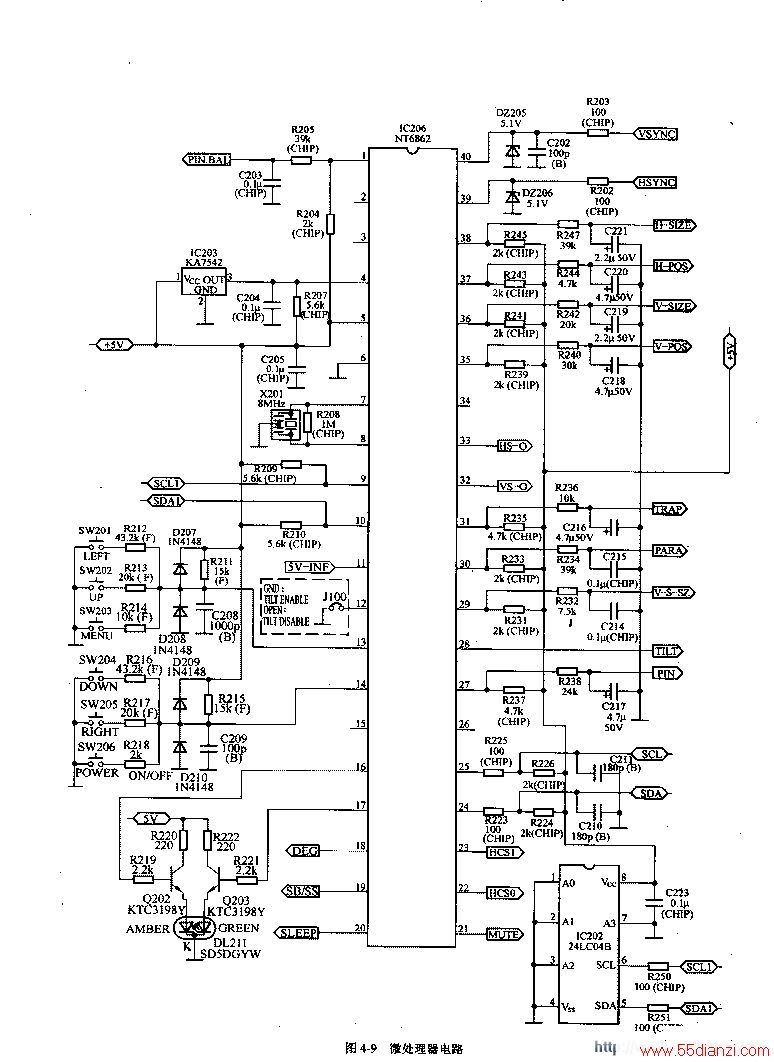

　　微处理器电路以微处理器IC201 （NT6862）、存储器IC202 （24LC04B）为核心构成，有关电路如图4-9所示。微处理器NT6862引脚功能如表4-5所示

引脚号 引脚名 功能 引脚号 引脚名 功能 1 PIN-BAL 枕校不平衡控制输出 21 MUTE 视频静噪控制输出 2 NC 空 22 HCS0 自动S校正电容控制 3 NC 空 23 HCS1 自动S校正电容控制 4 RESET 复位信号输入端 24 SDA IIC总线数据信号输入／输出端（接显示卡） 5 VDD 5V电压供电端 25 SCL IIC总线时钟信号输出端（接显示卡） 6 VSS 接地端 26 NC 空 7 XTAL 时钟振荡器 27 PINCUSHION 枕形失真控制输出 8 EXTAL 时钟振荡器 28 TILT 倾斜校正控制输出 9 SCL1 IIC总线时钟信号输出端 29 V-S-SZ 场S失真控制输出 10 SDAI IIC总线数据信号输入/输出端 30 PARALIELOGRAM 平行四边形失真控制输出 1l 5V-INF 5V红外供电 3l TRAPEZOID 梯形失真控制输出 12 TLITEN 倾斜校正使能控制（接地时允许，开路时禁止） 32 VS-O 场同步信号输出端 13 KEY1 按键输入1 33 HS-O 行同步信号输出端 14 KEY2 按键输入2 34 NC 空 15 NC 空 35 V-POS 场中心控制输出 16 LED0 指示灯控制 36 V-SIZE 场幅控制输出 17 LED1 指示灯控制 37 H-POS 行相位控制输出 18 DEG 消磁控制输出 38 H-SIZE 行幅控制输出 19 SB/SS 挂起／待机控制输出 39 HSYNCIN 行同步信号输入端 20 OFF 关闭控制输出 40 VSYNCIN 场同步信号输入端

 　　一、微处理器的工作条件
　　
　　微处理器电路正常工作的基本条件主要有三个：一是供电电压正常；二是有正常的时钟振荡信号；三是开机时有正常的复位信号。

　　1.供电电路主电源产生的5V电压，送到微处理器IC201 （NT6862）的5脚，为微处理器供电。

　　2.时钟振荡电路微处理器的一切工作都是在时钟脉冲作用下完成的，如存／取数据、模拟量存储等操作。只有时钟脉冲作用，才使得微处理器的工作井然有序。否则，微处理器不能正常工作。微处理器IC201时钟振荡器端子7、8脚内部电路与晶体X201通过振荡获得8MHz时钟脉冲信号，作为微处理器工作的时钟信号。

    3、复位电路的作用就是使微处理器在获得供电的瞬间由初始状态开始工作。该机复位电路采用低电平复位。开机瞬间5V电压复位电路IC203（KA7542）为IC201复位端4脚提供一个低电平复位信号，使IC201内的随机存储器等电路复位。

　　二、同步信号处理和模式识别电路
　　
　　主机显卡送来的行场同步信号经R202、R203送到微处理器IC201的39、40脚，IC201根据输入行场同步脉冲识别出当前的显示模式，并从IC201的33、32脚输出转换极性后的行场同步信号，送到行场扫描芯片IC501（TDA4858）的15、14脚，同时，IC201通过I2C总线、模拟量和开关量控制电路，对整机进行控制。

　　三、I2C总线控制电路
　　
　　IC201（NT6862）的IIC总线有4个引脚：25脚（SCL）、24脚（SDA）专门用来与计算机主机显示卡进行数据交换，以实现即插即用功能；9脚（SCL1）、10脚（SDA1）用来控制OSD屏显电路IC204（DWOSD03），并对IC202（24LC04B）写入和读取数据。

　　四、存储器电路
　　
　　存储器IC202（24LC04B）是可擦写存储器，它与屏显处理芯片IC204（DWOSD03）同挂接在CPU的IIC总线上，主要用于存储亮度、对比度、失真量等模拟量调节数据，数据的读写由微处理器IC201利用IIC总线进行控制。
