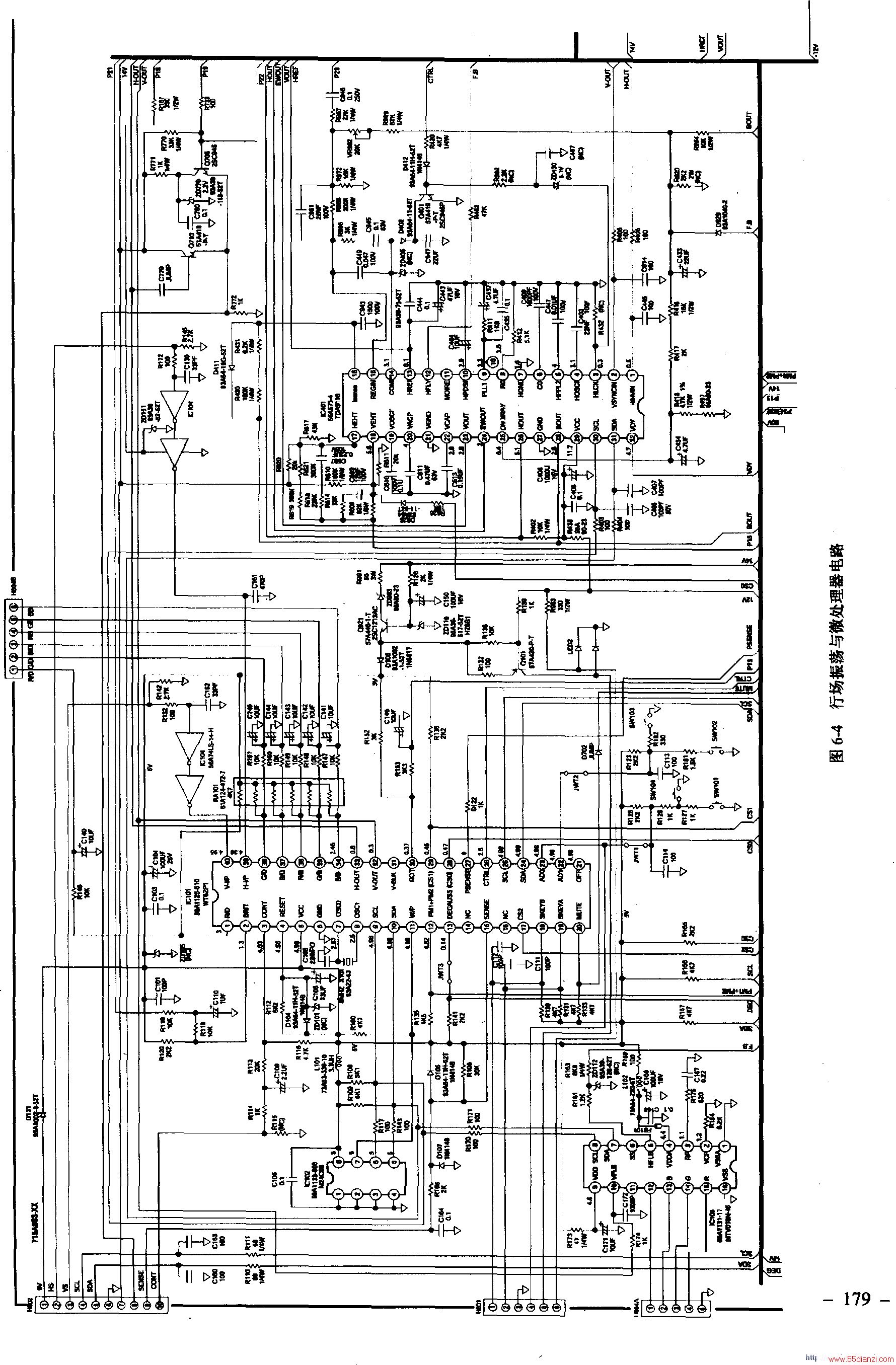

系统控制电路以微处理器IC101 (WT62P1)、存储器IC102 (M24C08)为核心构成,参见图6-4。
WT62P1引脚功能及电压数据如表6-8所示。
一、微处理器的工作条件
微处理器IC101 (WT62P1)要正常工作,必须具备以下三个条件:一是5V供电电压,二是复位信号,三是振荡信号。
1.供电电路
一次电源电路产生的15V电压经Q921、ZD110等组成的稳压电路稳压后,产生5V电压,加到微处理器IC101供电端5脚。
重点提示
在节能状态下,开关电源无12V电源输出,将导致由Q921、ZD110等组成的稳压电路无SV输出,微处理器IC101的5脚因无工作电压将停止工作,这将导致彩电显示器无法“唤醒”,显然这种状态是不允许的;为了保证IC101在节能状态下也能正常工作,此时,由电脑主机输出的SV电压经D131隔离后加到IC101的5脚,接替彩色显示器内部的5V供电,保证了IC101在节能状态下仍能工作。
2.时钟振荡电路
微处理器的一切工作都是在时钟脉冲作用下完成的,如存/取数据、模拟量存储等操作。只有时钟脉冲作用,才使得微处理器的工作井然有序。否则,微处理器不能正常工作。
微处理器IC101时钟振荡器端子7、8脚内部电路与晶体Xl01以及电容C108产生8MHz时钟脉冲信号。8MHZ时钟信号再经分频器分频后获得时钟信号,作为微处理器电路正常工作的时钟信号。
3.复位电路
复位电路的作用就是使微处理器在获得供电的瞬间由初始状态开始工作。开机瞬间,5V电压经R112、C106构成充电回路。在C106充电期间,为微处理器IC101复位端子4脚提供一个低电平的复位信号,当C106两端的充电电压达到5V后,IC101进入正常工作状态。
二、同步信号处理电路
主机显卡送来的行场同步信号经反相器缓冲后,送到IC101的39、40脚,IC101根据输入行场同步脉冲,识别出当前的显示模式,并从IC101的33、32脚输出转换极性后的行场同步信号(均为正极性),送到行场扫描芯片IC401 (TDA9116)的1、2脚,同时,IC101通过总线、模拟量和开关量控制电路,对整机进行控制。
三、IIC总线控制电路
IC101的IIC总线有4个引脚:24脚(SDA)、25脚(SCL)专门用来与电脑主机显卡进行数据交换,以实现即插即用功能;9脚(SCL)、10脚(SDA)用来控制行场扫描芯片TDA9116、OSD处理芯片MTV018和存储器IC102 (M24C08)。
四、脱机检测电路
脱机状态是由IC101的15脚进行检测的,当彩色显示器脱机时,IC101的l5脚由于未与主机相连而处于悬空状态(电压为5V),经IC101检测后,从12脚输出高电平信号,控制彩色显示器处于正常工作状态,并显示“NO signal input or cable disconnected”(无信号输入或电缆未连接)字符。
彩色显示器与主机联机时,15脚通过电脑主机接地,若此时不开主机,则彩色显示器处于节能状态,若此时打开主机,则彩色显示器正常工作。
五、屏显电路
屏显电路(OSD)以IC105 (MTV018)为核心构成。
微处理器IC101将待显示字符及其位置信息,通过数据总线送入MTV018,MTV018输出模拟R、G、B三基色字符信号,送入视视信号处理电路LM1279的1、20、19脚,经内部处理后,驱动显像管显示字符和图案。
MTV018的2脚用直流电压控制内部振荡器的频率,3脚外接偏置电阻和滤波器。作用是调整内部字符振荡器的偏置电流,使振荡器振荡在规定的点频率上。5、10脚为行、场逆程脉冲输入端,MTV018通过对行场逆程脉冲的检测,使显示字符在屏幕预定的位置上,并使字符显示与扫描同步。
在字符显示期间,红(R)、绿(G)、蓝(B)字符脉冲分别从MTV018的15、14、13脚输出,加到视频信号处理电路LM1279N的1、20、19脚。MTV018的12脚输出字符底色消隐信号,经D840、D841、D842加到LM2437的R、G、B信号输入端,用于消除字符底色,以免视频画面影响OSD画面。
