由于该显示器的开关电源和高压逆变电路都在一块PCB线路板上，所以有必要对电路板进行脱机检修。具体操作方法是：把开关电源和高压逆变电路二和一电路板上的与主板连接的J705插头线拔掉，用1：1隔离变压器给电源板供电（不要担心开关电源故障排除了高压逆变电路会启动工作，因为只要不给J705插头中ON/OFF灰色线的接点上加一个3.5V左右的高电位，高压逆变电路是不会启动工作的）。检修时最好接上一个15W/12V的车用灯泡，通过观查灯泡亮度可以很方便地判断电源的带载工作情况。这里需要说明的是采用假负载法维修该电源，并不是说该显示器电源不能空载工作，而是为了维修时判断故障更方便直观而已。事实上这种开关电源完全可以在空载的时候工作，只不过空载时12V的输出电压在11.76V～12.2V间来回跳变；输出的5V电压稳定不变；这点要与维修CRT彩显等不能空载的开关电源加以区别。

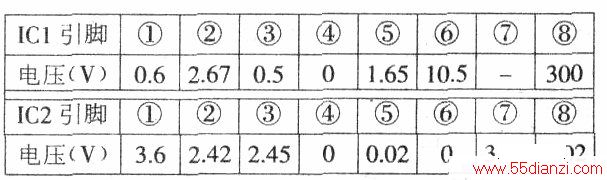

注：下表是ICl(DAP8A)和IC2(DASO01)在清华同方LB501KEL液晶显示器上实测的正常工作电压值，电压值用DT9508B数字表测得。
