为了确保彩显在不同行频时画面幅度正常，必须要求行输出电路的供电电压+B即二次电源能够随着行频变化。在目前的新型彩显中，二次电源主要有两种形式：一种是升压式，一般以N沟IRF630、TRFS640A系列（+B电源输出的电压高于输入电压）为代表；另一种为降压式，一般以P沟J512、J449、TRFS9630系列（+B电源输出的电压低干输入电压）为代表。目前，采用升压型二次电源I'C总线控制的功能集成电路作为核心的电路占据了主流，本文以最新型的TDA48××系列为例对二次电源控制电路相关资料进行介绍。飞利浦、联想、方正、海信、TCL、LG、大宇、清华同方、三星、冠捷AOC等厂家的新型彩显均有采用此系列。目前最常用的TDA48××系列及TDA91××系列有二十余种．TDA48××系列I2C总线控制驱动电路简化框图见下图（以TDA4853为例）。

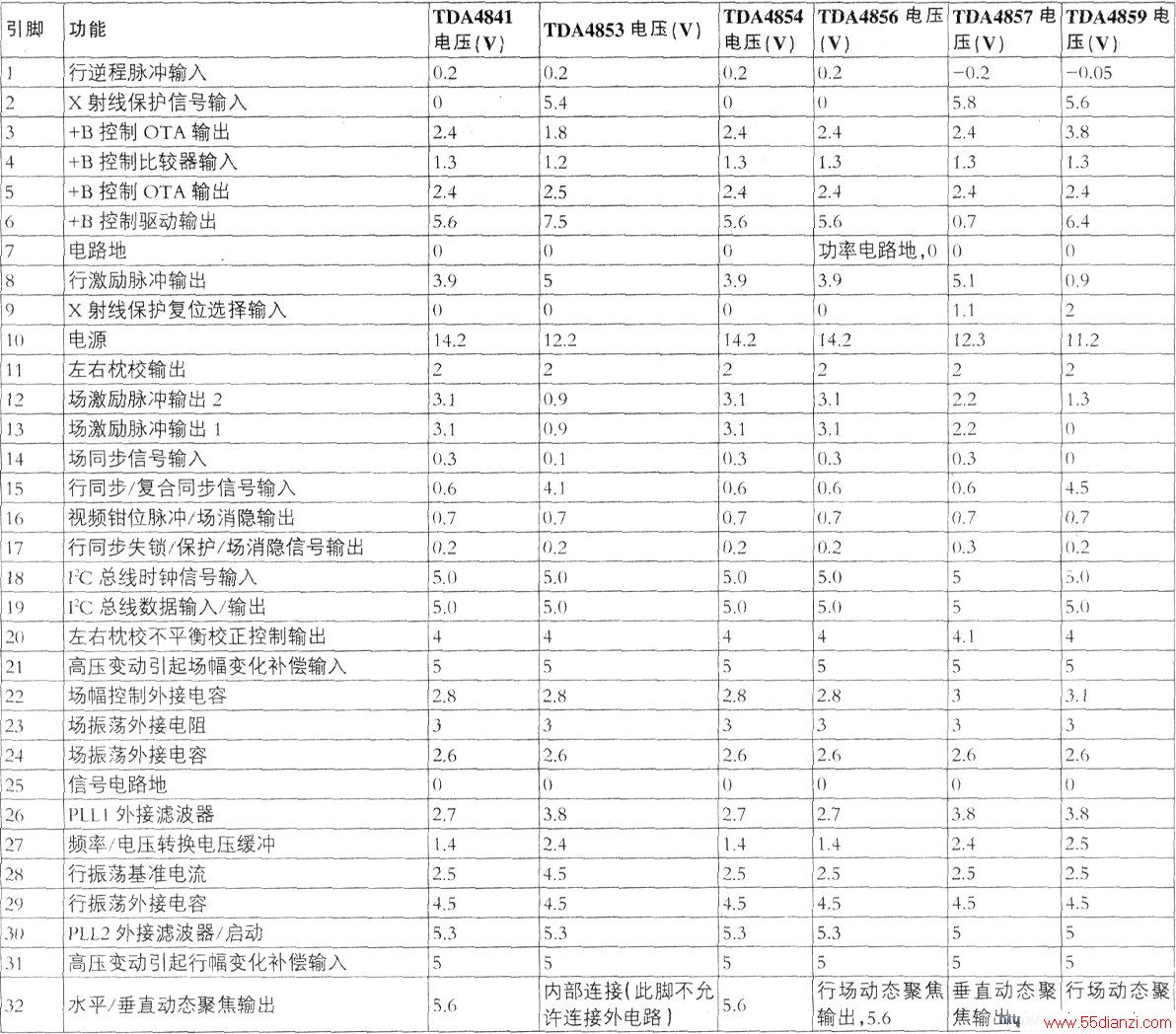

下表为TDA48××系列lC的引脚功能及维修数据。
注：TDA4841对地电压为用数字表在LGFB775彩显、行频为31kHz状态下测得．TDA4853(32)脚为NC空脚，TDA4854为FOCUS行、场聚焦输出。
TDA4853电压为用数字袁在飞利浦1582322E彩显、行频为31kHz状态下测得的对地电压。TDA4854电压为用数字表在飞利浦17C26C2E彩显、行频为31kHz状态下测得的对地电压。TDA4856电压为用数字表在LGCS771彩显、行频为31kHz状态下测得的对地电压。TDA4857的电压为用数字表在AOC7WrZB型17英寸彩显、行频为31kHz状态下测得的对地电压。TDA4859的电压为用数字表在三星DP17L型17英寸彩显、行频为31kHz状态下测得的对地电压。
