TDA5101A ASK 315 MHz发射器
点击数:7869 次 录入时间:03-04 11:41:32 整理:http://www.55dianzi.com 高频放大-接收发射
TDA510lA是有高效功率放大器的发射器芯片,可应用于无键进入系统、遥控系统、通信和安防系统中。 主要技术特点如下: ·工作频段为315 MHz; ·ASK调制方式; ·电源电压为2.1~4 V; ·有低电压检测输出; ·最大工作电流为9 mA(发射使能),待机模式电流为l00 nA; ·拥有高效功率放大器。能驱动环形天线而且电流消耗小,延长了电池使用寿命。

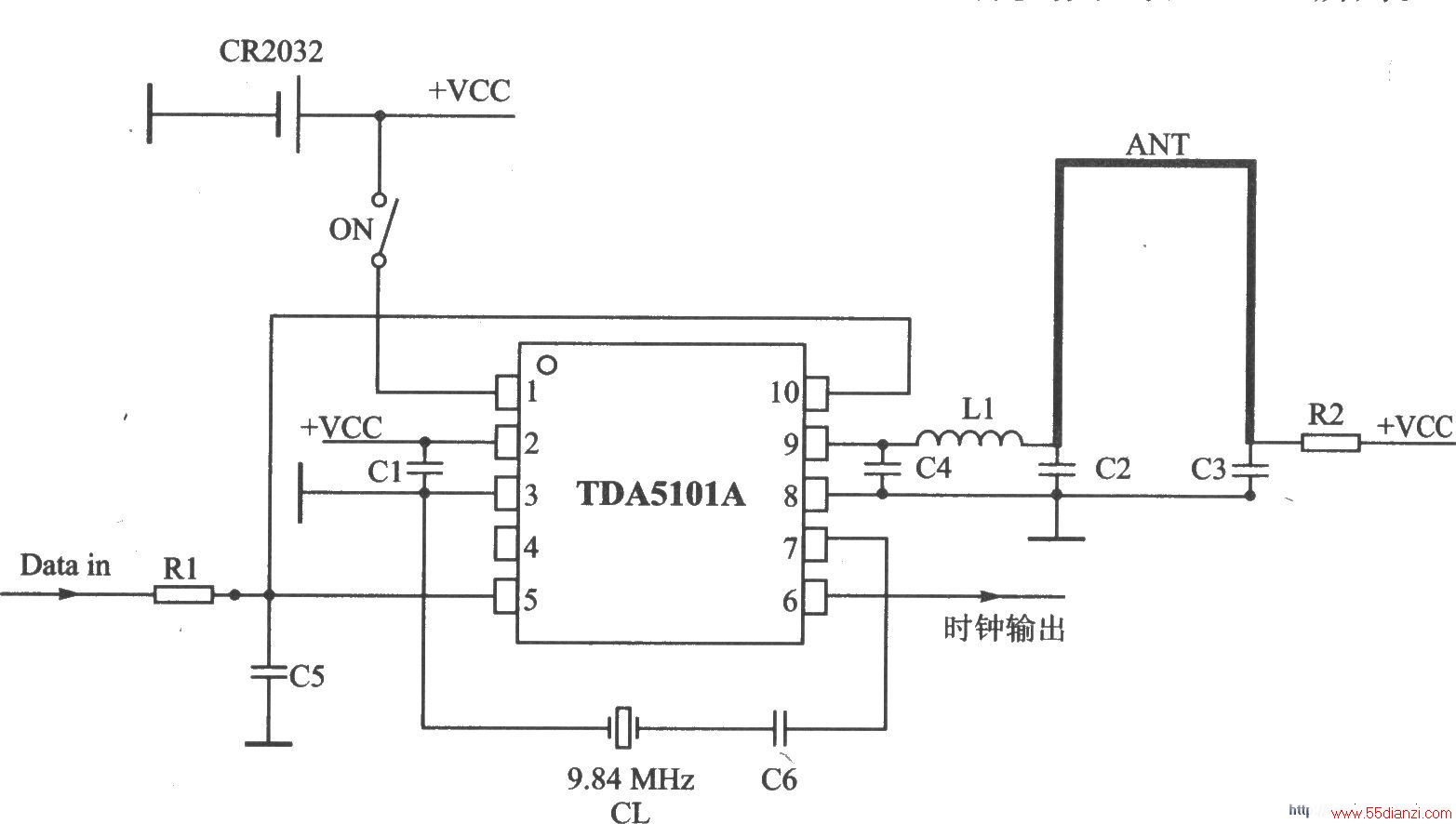

TDA5101A应用电路
TDA5101A应用电路元器件参数
