需要说明的是，当需要消除行摩尔条纹时，μPC1888的17脚输出的行激励脉冲的相位还被摩尔条纹信号调制，达到消除行摩尔条纹的目的。
8.行幅控制电路
参见行输出电路图。
该机行幅调整采用了四种形式，简要说明如下：
（1）行幅手动调整该机由于采用的DDD行输出电路除可以实现光栅的左右枕形失真校正外，还可通过设置控制电路的直流工作点完成行幅的手动调整。具体控制过程是：
当需要缩小行幅时，微处理器IC101通过IIC总线对μPC1888进行控制，经μPC1888处理后，使μPC1888的5脚直流电压（注意：对称性失真控制的是5脚的交流分量）升高，经Q406倒相放大后，控制Q405导通程度下降，即Q405集电极电压上升，致使行幅因流过行偏转线圈H-DY的扫描电流下降而使行幅变小。
反之，当Q405导通程度增大后，行幅会因行扫描电流增大而变大。
（2）模式（行频）变化引起行幅变化自动调整在行频较低期间，比较器IC403 （LM34）的1脚输出端为高电平。分别控制Q415、Q416导通，Q415、Q416集电极输出低电平信号，使加到Q406基极的电压降低，Q404的c极电压升高。c极输出的电流增大，在R433两端产生的电压升高。R433两端的压降升高后，使Q405导通程度增大，Q405的c极直流电位下降，致使流过行偏转线圈H-DY的电流增大，使行幅变大。反之，行频最高期间，使行幅变小。
另外，该机还设有二次电源电路，其作用也是用于保持行幅的稳定，当模式（行频）变化时，二次电源可为行输出管提供不同的供电电压，以确保不同模式下行幅大小基本不变。
（3）高压变化引起行幅变化自动调整显像管亮度变化引起显像管阳极电流变化，必然会引起阳极高压发生变化，引起图像失真。为此，该彩色显示器设置有高压变化引起行幅失真自动校正电路。具体控制过程是：
当画面亮度升高引起显像管阳极电流增大时，行输出变压器T402的14脚电位下降，经R720、R721、VR703分压，使加到Q709的b极的电压降低，Q709的e极电位相应下降，经R609加到IC403（LM324）的反相输入端13脚，使IC403的13脚电压下降，IC403的输出端14脚电压上升，经R405、R452、R412、C405加到μPC1888的7脚，μPC1888的7脚电压上升，经μPC1888内部电路处理后，μPC1888从5脚输出的直流电压升高。经Q406倒相放大后，控制Q405导通程度下降，即Q405集电极电压上升，致使行幅因流过行偏转线圈H-DY的扫描电流下降而使行幅变小。从而避免了亮度升高，导致行幅增大的现象。
反之，当画面亮度下降引起显像管阳极电流减小时，行输出变压器T402的14脚电位升高，最终使行幅因行扫描电流增大而变大，补偿了显像管亮度下降引起行幅变小的现象。

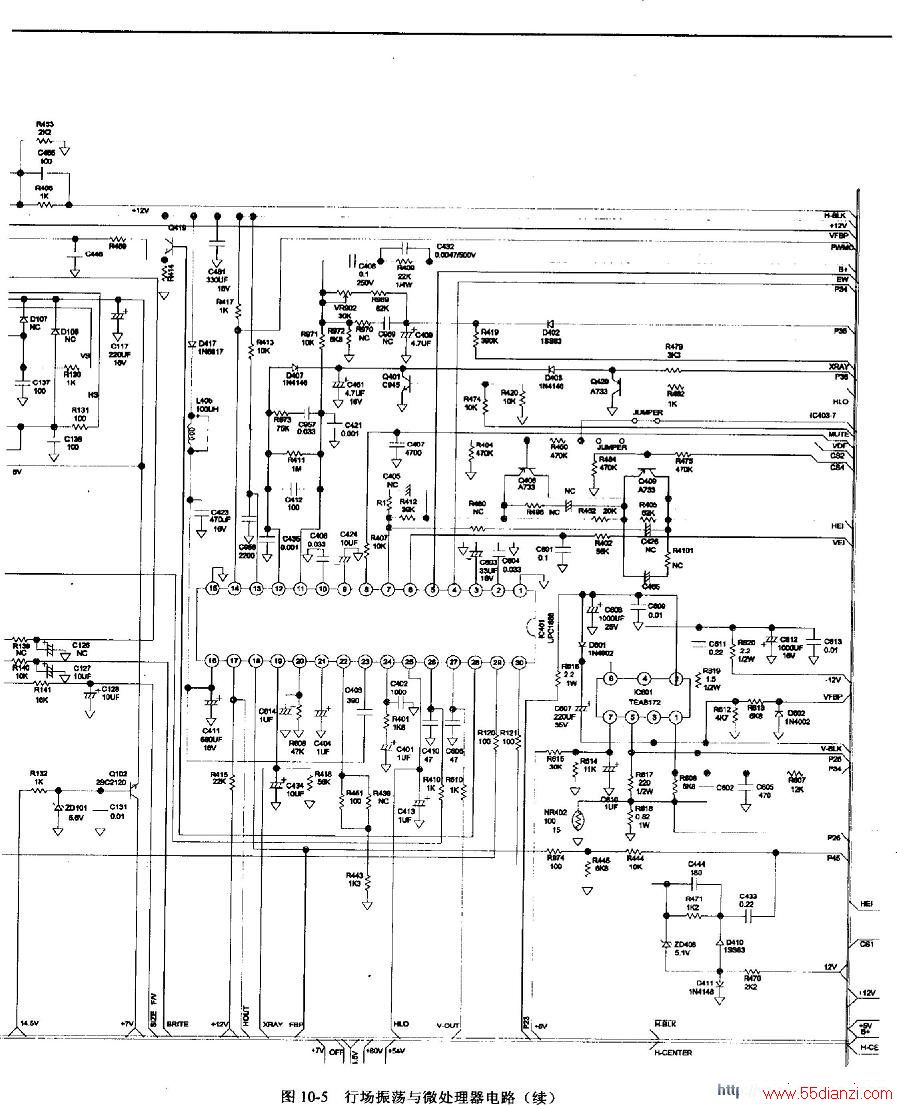

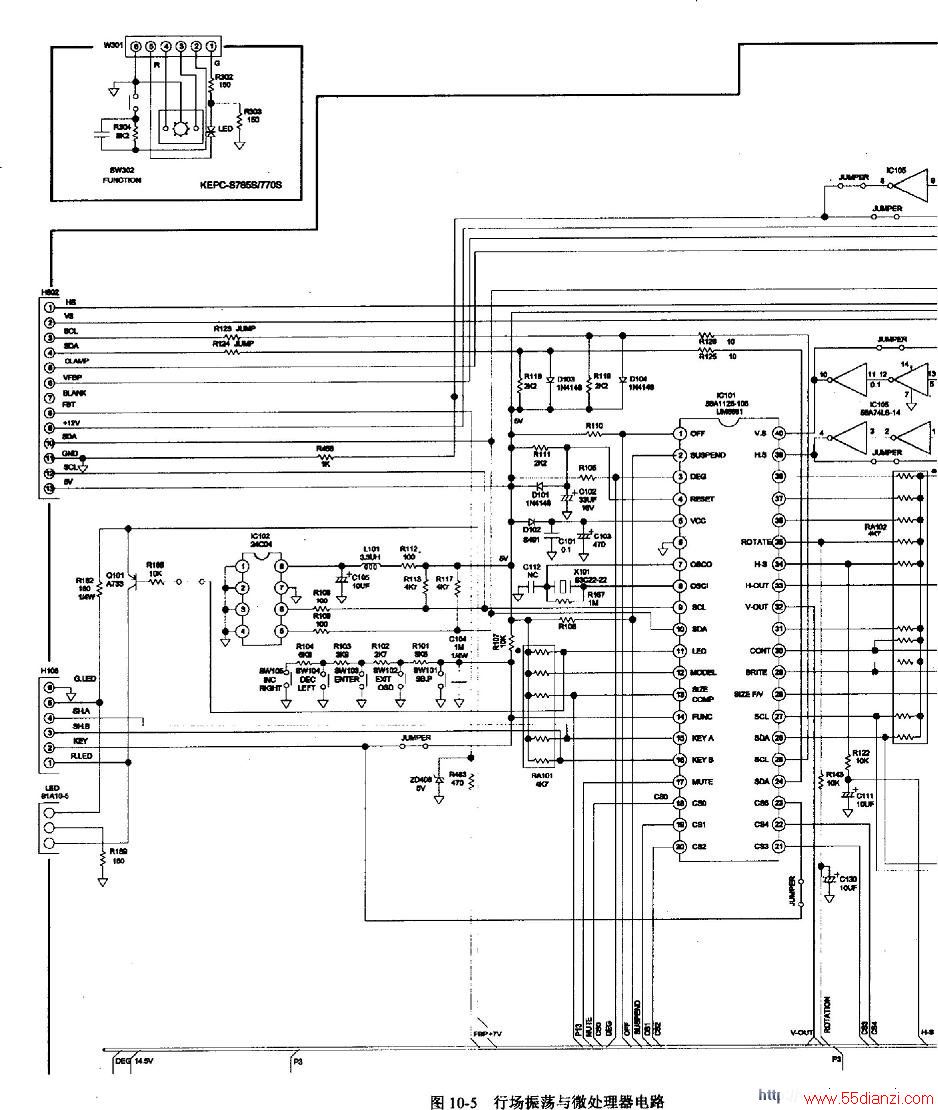

9.行相位调整电路
行相位调整在μPC1888内的AFC环路进行，它是通过改变行振荡信号与行同步信号的相位来实现的。具体工作过程是：当调整行相位时，微处理器IC101通过IIC总线，加到行场扫描芯片 μPC1888的总线接口，通过控制行振荡信号与行同步信号的相位，可改变行激励脉冲的相位，达到调整行相位的目的。
10.行中心调节
该机行中心调节是在+B电源控制下完成的，+B电源开关变压器T903次级有两个匝数相同，相位相反的绕组，6-8绕组上的脉冲电压经D927整流，在C930两端建立负电压。该电压经R964限流后，送到连接器P901的1脚。T903的5-6绕组上的脉冲电压经D926整流，在C935两端建立正电压。该电压经R968限流后，送到P901的3脚。
当连接器P901的1～3脚悬空时，行中心位置不变：当短接P901的3脚、2脚或1脚、2脚时，光栅的水平位置向左或向右移动。
由于不同行频时，T903次级绕组上感应的脉冲电压的幅度不同，使C930、C935两端电压不同，所以在行频变化时，该电路可自动调节行中心的位置。
11.双动态聚焦电路
参见行输出电路图。
设置动态聚焦电路的目的是为了获得满意的聚焦效果，使图像更清晰、更明亮，色彩更逼真、更接近自然色。该机双动态聚焦电路主要由μPC1888、动态聚焦变压器T701和Q706等组成。
行输出变压器T402的8-9绕组上产生的脉冲电压经R743限流，D704整流，C703滤波获得的直流电压，经负载电阻R731、R740为放大管Q706的c极供电，同时经R734、R733为Q706提供偏置电压，为Q706提供偏置工作点。
μPC1888的8脚输出的场频抛物波信号，经C704耦合到Q706b极。由Q706倒相放大后，经R742送到T701次级绕组的4脚，与T701次级绕组感应的行逆程脉冲电压叠加后，经行输出变压器T402内的电容耦合到行聚焦极上，与T402产生的直流行聚焦电压叠加后，送到显像管行聚焦极，实现双动态聚焦。
T701次级绕组所感应的行频电压的大小与行频高低有关。在行频最低时，由于S校正电容全部接入电路，使得T701初级侧6-8绕组被受控S校正电容短接，仅8-10绕组起作用，使次级绕组上感应的行频电压最小，从而使动态聚焦电压为最小值。当行频最高时，受控S校正电容全部断开，所以T701初级侧6-10绕组全部接入，此时T701次级绕组感应的行频电压最大，使得行输出变压器T402为行聚焦极提供的动态聚焦电压达到最大，确保不同行频时聚焦效果最好。
