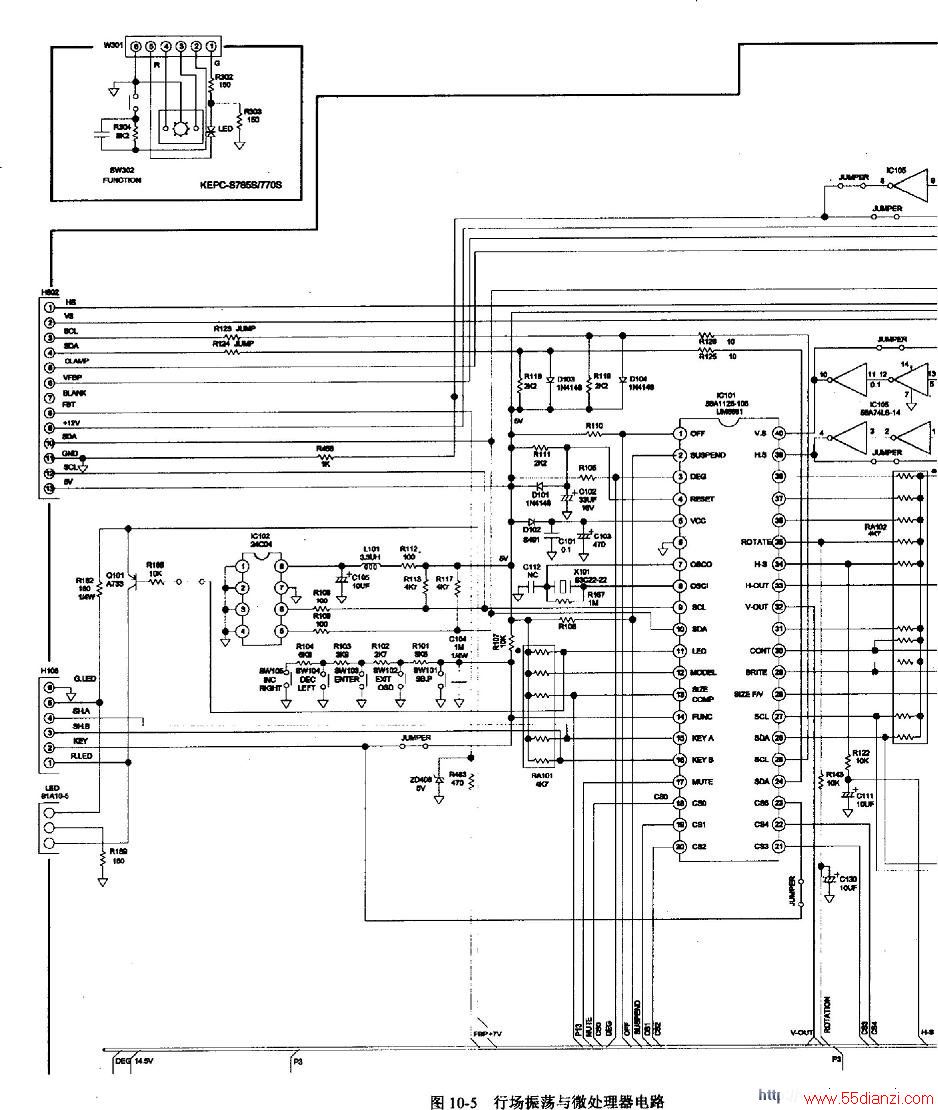

该机的场频变化范围较大，为了实现在不同场频下的场同步，由μPC1888内部自动完成转换。
场振荡器形成的场频锯齿波电压经场幅和场中心控制后，分以下几路输出：一路送到场动态聚焦电路，并从8脚输出场动态聚焦信号；第二路送到枕形失真校正／梯形失真校正／角部失真校正电路，为提供场频抛物波脉冲信号，从5脚输出左右枕校信号：第三路送到场S、场C失真校正电路，校正后，从4脚输出场锯齿波激励信号。
2.场输出电路

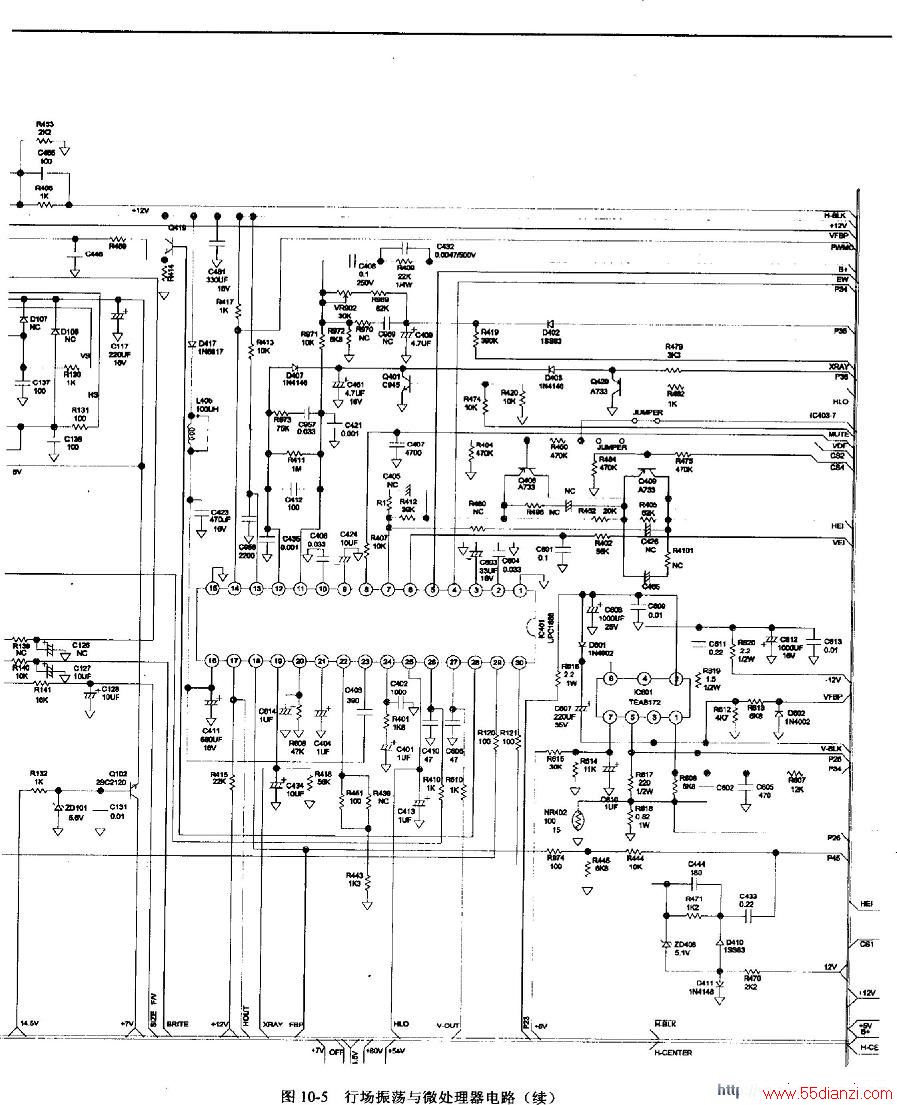

场输出电路由IC601 （TEA8172）及外围元件构成OCL场输出电路组成，除在场线圈中形成偏转电流外，还为屏显电路提供场逆程脉冲。
TEA8172场输出电路内部设有场逆程发生器和过热保护电路。TEA8172内部电路如图和引脚功能与TDA8172完全一致。
电源电路中Q909集电极输出的15V左右的电压，经R616为场输出电路TEA8172的2脚供电，电源电路输出的-12V电压，经R620为为TEA8172的4脚供电。D601、C607同片内电路共同完成逆程期间的自举升压功能，在场正程期间，15V电压直接由D601加到TEA8172的6脚，并对C607充电至电源电压；在场逆程期间，3脚输出一幅度约等于电源电压的场逆程脉冲，加到C607的负端，这样该逆程脉冲电压同C607上的原有电压相叠加，使C607正端的电压大约为电源电压的两倍，并加至TEA8172的6脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。
由μPC1888第4脚送来的场锯齿波经R606加至TEA8172的1脚，功率放大后的场锯齿波由5脚输出到场偏转线圈V-DY上。R617是阻尼电阻，防止V-DY寄生振荡。R618把场扫描电流转换成电压，并经R606加到1脚，形成负反馈，主要起改善场线性的作用。
TEA8172的3脚输出的场逆程脉冲还送到屏显电路，为屏显电路IC802 （NT6829）的12脚提供场逆程脉冲。
3.场幅和场中心调整电路
场幅调整是通过改变μPC1884的4脚输出锯齿波信号幅度进行的，当进行场幅调整时，微处理器通过IIC总线改变μPC1888的4脚输出的场频锯齿波的幅度的大小，经TEA8172放大后，便可改变流过V-DY电流幅度的大小，达到调节场幅大小的目的。
4.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。要使不同场频时场激励信号的幅度保持稳定，在电路中必须依靠场振荡中的AGC电路来实现。
μPC1888的3脚外接场振荡AGC外接电容器C603，当场AGC电容C603损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
5.高压变化引起场幅变化自动调整
μPC1888的6脚为高压变动引起场幅变化补偿输入脚，当画面亮度升高引起阳极电流增大时，行输出变压器T402的14脚电位下降，经R720、R721、VR703分压，使加到Q709 b极的电压降低，Q709的e极电位相应下降，经R402加到μPC1888的6脚，μPC1888的6脚电压下降，经μPC1888内部电路处理后，μPC1888从4脚输出的场锯齿波激励信号的幅度变小，致使场幅变小，反之，当亮度下降引起行输出变压器T402的14脚电位升高时，控制过程相反，保证了场幅不随画面的亮暗而发生变化。
6.场中心调整和摩尔条纹消除电路
通过调整μPC1888的4脚场频锯齿波的直流分量，可达到调整场中心的目的。另外，μPC1888的4脚场激励信号的相位，通过被半场频脉冲调制，可以动态控制场中心，还可以消除和改善垂直摩尔条纹。场中心和摩尔条纹均是微处理器通过IIC总线进行控制的。
