小信号处理电路工作简介
1、图像处理过程

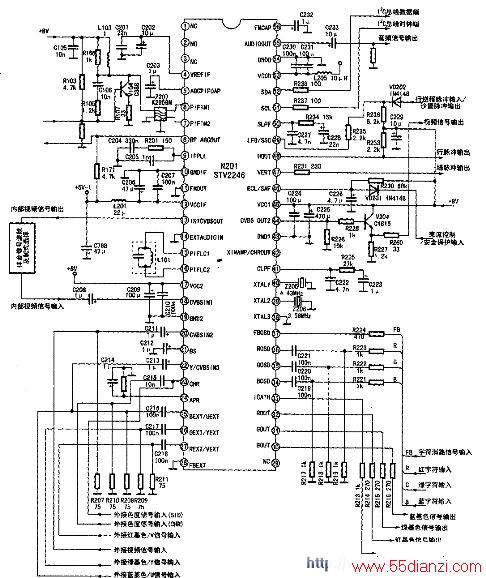

从高频头IF端子送来的中频信号经预中放管V104进行放大后直接送入声表面滤波器Z207进行滤波和幅频特性处理，再由N201（STV2246）⑥、⑦脚送入其内部的图像中频放大器。该中放电路（IC内部还有单独的伴音中放电路。海信TF2911G彩电未用）采用的是三级增益可控放大电路。当⑥、⑦脚送来的中频信号变弱时，反映在⑤脚的电压变低，于是中放AGC电路会使中放增益提高，反之亦然。经过中频放大后的中频信号送入视频检波器。STV2246内的视频检波电路采用的是锁相环同步检波电路。同步检波器的特点是检波失真度小、效率高、伴音与彩色副载波的差拍干扰小。STV224615、16脚所接的L101与其内部电路构成相移谐振电路（38MHz），当L101谐振于38MHz时会使同步检波器获得最大的检波输出电压。需说明的是：经视频检波后的信号也作为AGC检波的输入信号，经AGC检波输出的控制信号分两路：一路送往中频放大电路控制三级中放增益；另一路由RFAGC（高放AGC电路）延迟后，由STV2246的⑧脚（RFAGC电压输出端）送往高频头的AGE端子，以控制高频头内高放级的增益。检波器输出的视频信号、伴音复合信号经放大后从13脚输出，经Z801（4.5M）、Z802（6.0M）、Z803（6.5M）构成的陷波器滤除第二伴音中频信号后被送入四选一模拟开关（HCF4052）12、15脚（NTSC制式视频信号从12脚进入，PAL制式视频信号从15脚进入），经选择后从13脚输出（这部分电路在图2中未具体画出，以方框表示），然后经C208后送回STV224618脚。经内部两路选择开关选择后，被分成四路：一路送入同步分离电路以便分离出行场同步信号；另一路由44脚输出，经V204缓冲放大后经R260对外输出视频信号。再一路经内部陷波与旁路电路滤除色度信号后被送入亮度放大电路，经亮度延迟、轮廊校正、直流分量恢复、黑电平延伸处理后，被送至YUV切换开关，经选择后与色差信号一起送往饱和度/对比度控制模块。经自动亮度控制、对比度控制、白峰电平限幅后再送入R、G、B矩阵电路，在这里与色差信号混合，还原成R、G、B三基色信号。最后一路送入色度开关，由色度开关选择TV或S-V的色度信号进入ACC放大电路。放大后，经内部色带通滤波器，滤除色度信号之外的信号后，被送入PAL/NTSC制式自动识别解码电路。色度解调所需的基准副载波信号由STV224639、40脚外接晶振和内部振荡电路产生，它被对应的色同步信号所锁定，输入信号的制式不同，内部解码电路的工作状态也不相同。色度信号被解调出R-Y及B-Y色差信号，并由内部电路直接送往彩色基带延时电路。对于PAL信号来说，R-Y信号被延迟倒相，B-Y信号只被延迟，然后经放大后进入Y、U、V开关电路。在这里经选择后，R-Y、B-Y信号又经饱和度控制，然后进入G-Y矩阵电路，解调出G-Y色差信号。于是R-Y、B-Y、G-Y三色差信号再被送往R、G、B矩阵电路中，与亮度信号共同作用，还原成R、G、B三基色信号，由STV2246的30、31、32脚输出，被送至末级视放电路放大，最后由显像管还原成彩色图像。值得一提的是：在三基色输出的消隐期间，I2C总线分时序在R、G、B信号上加一微小脉冲（即CUT—OFF脉冲），以控制输出级的增益，达到自动调节暗平衡的目的。另外，外接色度信号从23脚输入，外接R、G、B基色（或Y、V、U）信号分别从25、26、27脚输入，红、绿、蓝字符信号分别从35、35、34脚输入。
2.伴音处理过程分析
STV2246①、②脚是第一伴音中频信号输入端子，内设有带AGC功能的三级中频放大电路、鉴频、去加重、预低放等电路。前面已经谈到海信TF2911G彩电伴音处理未采用独立的伴音中放通道，而是随同视频信号一道从⑥、⑦脚进入，由图像中放电路放大，视频同步检波器检波后差拍出第二伴音中频信号，放大后经内部开关电路进入鉴频FM解调电路，从而得到伴音音频信号。由于鉴频器使用了PLL（锁相环）技术，开关信号能自动锁定在不同制式的伴音中频点上，故鉴频器无需外接调谐谐振线圈。解调出的音频信号经放大后，经过内部开关切换与选择后从55脚输出，然后分成两路送入4选1模拟开关N501（HCC4052）①脚与12脚（这部分电路在图2中未画出），经选择后分别由③脚、13脚输出，并各自分为两路：一路经V501、V502缓冲放大后送往A4板作为音频外接输出信号；另一路送往声音重演信号处理块N502（TA2136N）的①、②脚和三通道音频处理块N503（TA1216AN）的①脚（送往N503①脚的作为重低音输入信号）。
音频经重演处理后从N50211、12脚输出，被送往N50326、30脚，经内部立体声处理后分别从22、21脚输出，再送往末级立体声功做N601（TDA2009A）①、⑤脚，经立体声放大后从N601⑧、⑩脚输出，去推动扬声器发音。而重低音信号从N503⑧脚输出，被送往重低音放大ICN602（TDA2030A）的①脚，放大后从②：④脚输出，推动大口径低音喇叭发声。
顺便提及，STV224614脚为外音频信号输入，在海信TF2911G彩电上已接地未用，外接音频输入信号是通过A4板上的两路音频输入（2×R、L）插孔，由插座XP602③、④、⑥、⑦脚分别经4选1模拟开关N501的14、15脚，②、⑤脚切换输入的，如果选中就会分别从13、③脚输出，像内音频信号一样被后面的声音处理电路处理和被后面的放大电路放大，最后通过喇叭还原出声音。
3.扫描电路分析
STV2246内部未设行场振荡器，行、场扫描电路所需的脉冲信号由副载波振荡电路提供，振荡电路所产生的振荡信号经行、场分频后，产生行、场脉冲信号。上面已提及从18脚输入的视频信号（或20脚输入的外接视频信号）的一路被送入同步分离电路，分离后得到的行同步信号被送入AFc电路，经AFc锁相后的行脉冲经放大后由49脚输出，送至行推动管V401的b极。
同时，经场同步分离电路分离得到的场同步信号被送往场分频电路，使分频得到的场脉冲与场同步信号严格同步，然后从47脚送往I2C总线控制带场锯齿波形成、枕形校正功能的场块N301（STV9306）⑤脚。详细工作过程在此从略。
STV2246⑩脚为显像管束电流控制/安全保护输入端子，其功能有二：一是自动检测并控制显像管的束电流（亮度）。当显像管图像过亮时，电子束电流增大，行输出变压器⑦脚电位变低，由于钳位二极管VD201已导通，于是N20146脚电位下降，内部的亮度及对比度控制电路自动起控，使亮度、对比度减小，反之亦然。使图像亮度与尺寸能自动保持恒定（因束电流过大，亮度将增大，图像尺寸有所扩大）。二是当显像管阳极高压过高，超过规定值时，为保证显像管及电路安全，STV2246内部电路会切断行脉冲输出信号，使整机得以保护。
