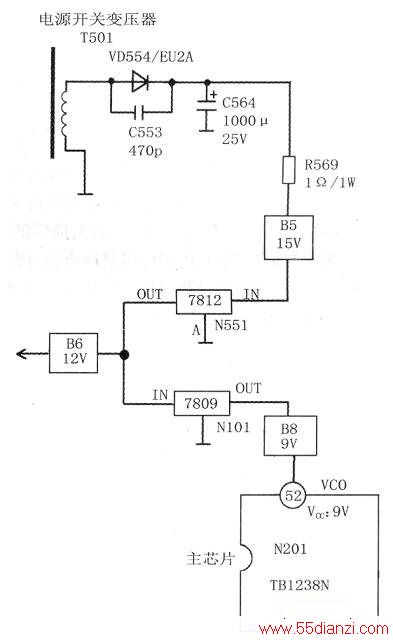

将机器拆开后发现“行管”被换过且已经击穿，行部分及电源部分都被“扫荡”过，电路接触不良及“行管”本身原因造成的烧“行管”可能性已被排除。不能开机的直接原因是“行管”击穿。考虑到不是开机就烧“行管”，决定加电测量观察：换上同型号的“行管”开机，无异常表现，各组电压(见下图)均正常，图像也很稳定。大约40min后，图像出现拉丝、无彩色、场抖动，怕烧“行管”立即关机！
根据故障判断应该是主芯片N201(TB1238AN)工作异常，索性带上假负载测量监视N201②脚(VCOVCC:9V)，结果刚开机时9V电压稳定正常，大约25min电压有些下降且有轻微波动，40min时电压跌至4V左右，同时测量B5(15V)已降到7V，说明故障出在B5(15V)供电，包括N551(7812)。将R569开路，B5(15V)仍偏低，代换C564、C554电容15V电压仍低，最后拆下VD554二极管测量发现反向稍有漏电，当用R×10Ω档用烙铁轻微加热时，漏电流增大很快且不稳定。
更换VD554后试机，并观察8h未发现任何问题，说明造成屡烧“行管”的罪魁祸首正是VD554(EU2A)！
原因分析：屡烧“行管”的原因是因为VD554(EU2A)整流二极管功率余量较小(更换时可用GP10代替)而可靠性大大降低，当漏电流增大时整流效率下降，造成B5(15V)降低，使N201②脚VCO电源9V太小，使N201(TB1238N)不能正常工作，行频发生变化不稳定，使行推动不足，行输出管损耗增大而击穿。
