图像中频处理通道主要包含：三级图像中放电路、PLL电路、视频检波电路（乘法器）、AGC电路及视频放大电路等。
伴音中频处理通道主要包含：伴音带通放大器、FM解调器、去加重电路、内／外音频切换电路（K1～K3）、AVL电路、音量控制电路及静音控制电路等。
亮度／色度处理通道主要包含：内／外视频切换电路（K4～K6）、色度陷波电路、亮度延时电路、峰化与核化电路、黑电平延伸电路、ACC电路、色带通滤波电路、自动制式识别电路、消色控制电路、PAL／NTSC解调电路、基带延时电路等。
RGB处理通道主要包含：YUV开关、RGB矩阵及对比度控制电路、APR（自动RGB峰值调整）电路、RGB开关、亮度控制电路、黑白平衡调节电路、RGBfYUV接口等电路。
行／场扫描小信号处理通道主要包含：同步分离电路、行振荡器、AFC1及AFC2电路、场脉冲发生器等。

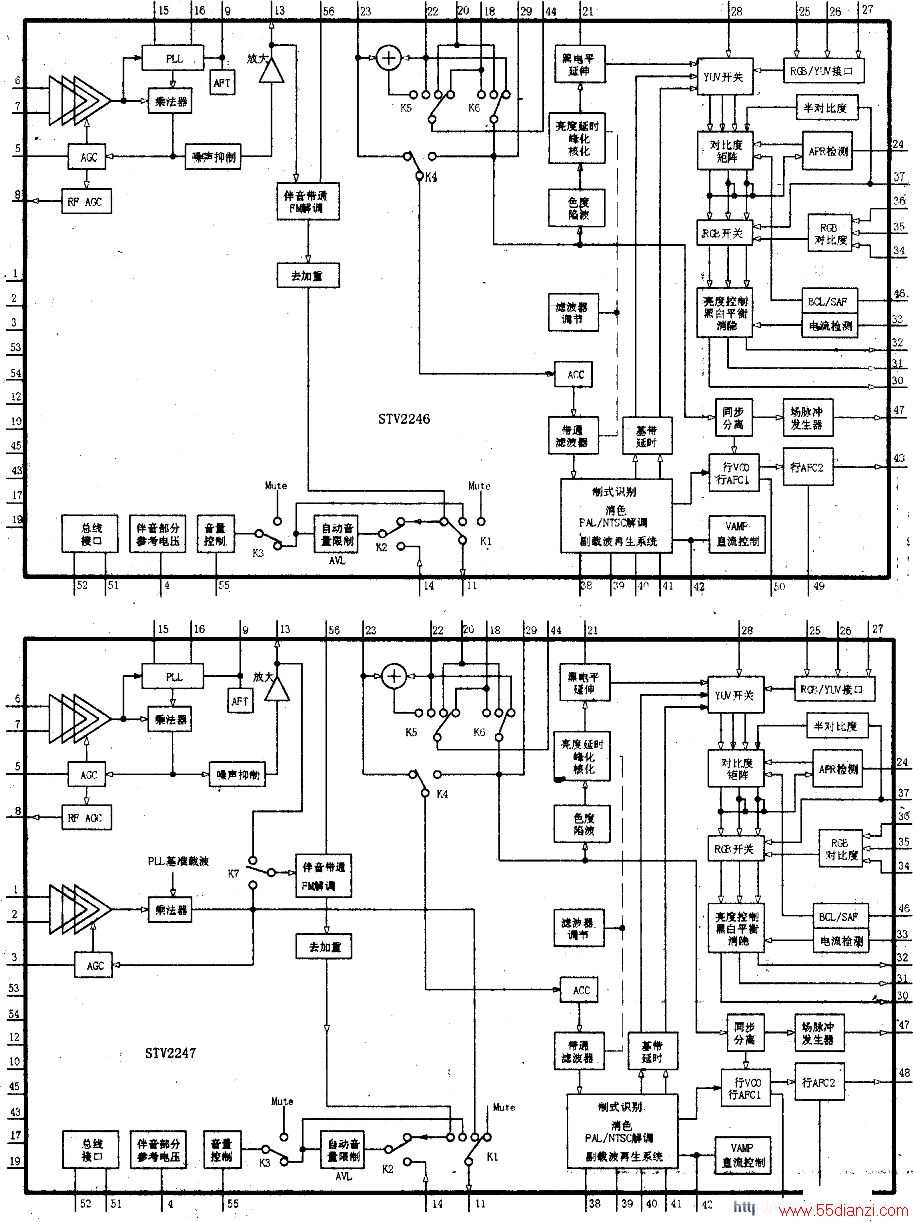

STV2247是STV2246的升级产品，在STV2246的基础上增添了第一伴音中频处理电路，即采用内载波方式完成伴音中频处理（也可采用准分离方式完成伴音中频处理），因而它的性能有所改善。当采用准分离方式处理伴音中频信号时，图声之间的干扰进一步减小。且外部能增添NICAM处理器或立体声处理器。
