高清电视的模拟信号处理电路分射频信号处理和视频信号切换两部分，在上一期中我们已经进行了简单的介绍。下面进一步作较详细的介绍，以增强大家对该部分电路的认识和了解，便于提高大家实际维修过程中，对该部分电路是否存在故障的判断。
1、射频信号处理
射频信号处理通常采用组件形式，组件的外形类似大家常见的高频调谐器，彩电生产厂家通常称其为“高放一中放二合一组件”。组件的工作状态由总线数据信号控制。组件输出信号通常是视频全电视信号和音频信号。请大家注意文中的“通常”两字，它实际上告诉我们，在高清彩电中，射频信号处理也有不采用组件形式的。如长虹cHD一7机芯高清彩电（代表产品CH132995），射频信号处理与普通CRT彩电并无区别，高频调谐器采用TDQ-681-MA，其结构和功能与普通CRT彩电一样，输出38MHz中频信号。主板上由预中放、声表面滤波器和超级芯片TDA9370组成的电路相当于一台飞利浦超级芯片彩电图像信号处理的全部电路，它输入TV中频信号、AV、S、YCbCr视频信号，经芯片内部视频切换开关、亮色解码、矩阵变换等电路处理后，最终形成RGB三基色信号输往数字板进行进一步处理。
不仅长虹产品如此，其他品牌彩电也有类似情况‘如TCL-N21／N22机芯高清彩电，射频信号、AV及YCbCr信号处理就采用大家熟悉的东芝超级芯片TMPA8809。
有上述电路结构的高清彩电，一旦出现接收TV／AV信号不正常故障，采用普通CRT超级芯片彩电的维修方法进行维修，完全可以排除故障。
需要提醒大家的是，高清彩电中所用的超级芯片，其型号可能与普通CRT彩电中所用的芯片型号相同，但芯片所写入的软件是不同于普通电视的，故在维修过程中，高清电视不能用普通电视中使用的同型号的超级芯片来替换。
在高清CRT彩电中，即使采用同型号的高频调谐器，也会因机芯或机型不同，不能直接进行互换。造成这种情况的直接原因是高频调谐器的驱动软件和输出信号的方式不同。有的组件输出视频全电视信号VIDEO和音频信号AUDIO，有的组件虽然也输出视频全电视信号VIDEO，但却没有音频信号输出，输出的只是第二伴音中频SIF信号。
在高清CRT彩电中，主电路板上视频信号的处理也有不同的方式：一种是主板上设计有视频切换开关。如刨维6M20机芯，TV视频信号经主板TA1218切换后，再送往数字板中的DPTV-3D（U1）电路进行处理；另一种是TV视频信号直接输往数字板进行处理。如长虹CHD-2机芯的模拟TV信号处理工作方式。
在高清彩电中，由于高频调谐器工作状态受I2C总线控制，驱动软件存在差异，所以，即使两种调谐器引脚功能相同，也不～定能够互换。如长虹CHD-2机芯使用的调谐器有TDQ-687-FM3和TM11-C2311两种，这两种的引脚功能及工作电压相同，但却不能互换，这有别于普通电视机。除此之外，高清彩电中的高频调谐器不像普通电视机使用的调谐器那样容易出现频率漂移。

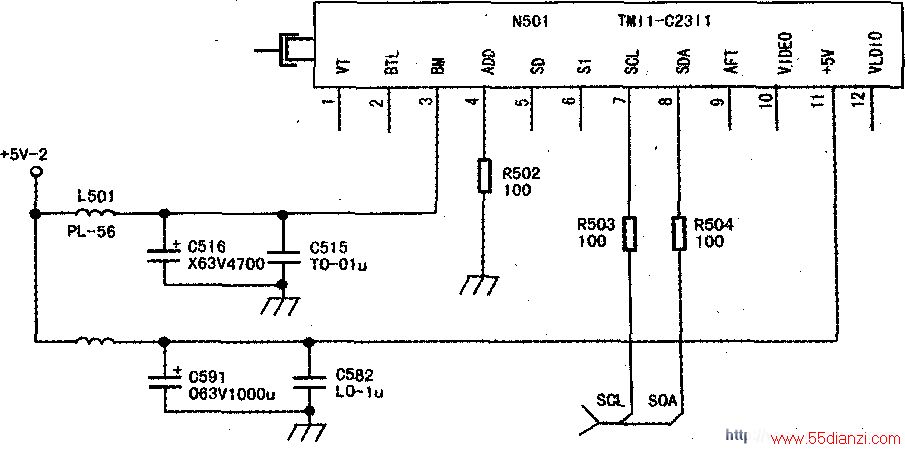

长虹畅销高清CHD-2、CHD-3机芯使用的高频调谐器，型号为TM11-C2311，此部件外观形状与普通高频调谐器器没有多大区别。上图是它的电路结构图，调谐器采用贴片元件生产，维修人员通常不进行器件级维修，故只需了解其引脚功能及故障判定要点就可以了。
TMI1-C2311高频调谐器的①脚为空脚，未用；②脚为30V调谐电压输入端，此电压由开关电源+B电压经R501（22kΩ）降压、UPC574AJ稳压形成；③脚为5V-2输入端，供调谐器内VCO振荡及波段选择等使用；④脚为总线地址识别端，接电阻到地，工作电压为0V；⑤、⑥脚为伴音制式切换控制端，通过两脚电平变化，实现DK/BG/M/I制切换，DK时，两脚电压为0V，7、8脚为I2C总线信号接入端，传递CPU对调谐器，幅频特性选择，中放AGC、AFT和自动搜索节目锁台等的控制；⑨脚为AFT控制信号输入端，未用。⑩脚为视频全电视信号VIDEO输出，自动搜索节目时，此脚电压将在0.8V～1.2V之间变化，输出的VIDEO信号直接通过主板插座送入IRQ板的TV／AV切换电路；11脚为中放处理电路供电端。12脚为音频信号AUDIO输出端，输出的音频信号Q601直接送往音效处理块NJW1168。

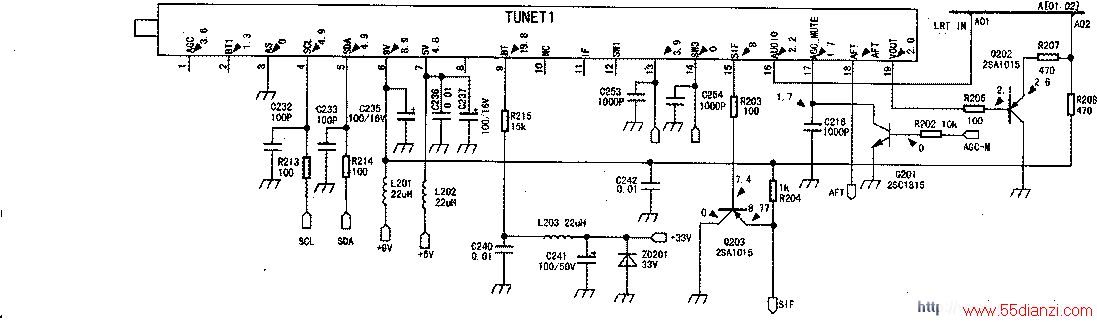

下图为创维6M20机芯上使用的调谐器lS-5AC／1236CW。该调谐器的④、⑤脚分别为总线信号连接端，正常工作时其电压均在4.9V左右微跳变，总线未接人，表现为无图无声；⑦脚为5V供电端，此脚电压异常，Tv状态有雪花点，但接收不到TV频道节目；⑨脚为BT调谐电压输入端，此脚电压低将导致接收频道数量少（缺台），无电压送入也会出现接收不到TV节目；⑥脚9V供电端，此脚供电不正常，将出现接收TV信号无雪花点，因为中放电路未工作；13、14脚为伴音制式切换信号输入端，两脚电平变化实现DK／BG／M/I制伴音制式切换；15脚为SIF第二伴音中频信号输出端；16脚为音频信号输出端，输出音频信号去TV／AV切换电路TA1218；17脚AGC静噪控制输入端，当电路上采用中频信号处理IC时，将强制调谐器内中放电路停止工作；18脚为AFT输入端，功能同普通彩电；19脚视频信号输出端，送往TA1218。
（3）调谐器输出视频全电视信号TV、AV、YCbCr等切换选择由多个相对独立的视频切换专用集成电路完成。其中，部分电路设计安装在主电路板上，代表机芯有长虹CHD-1机芯（代表机型有：CHD2990、CHD3490等)。
