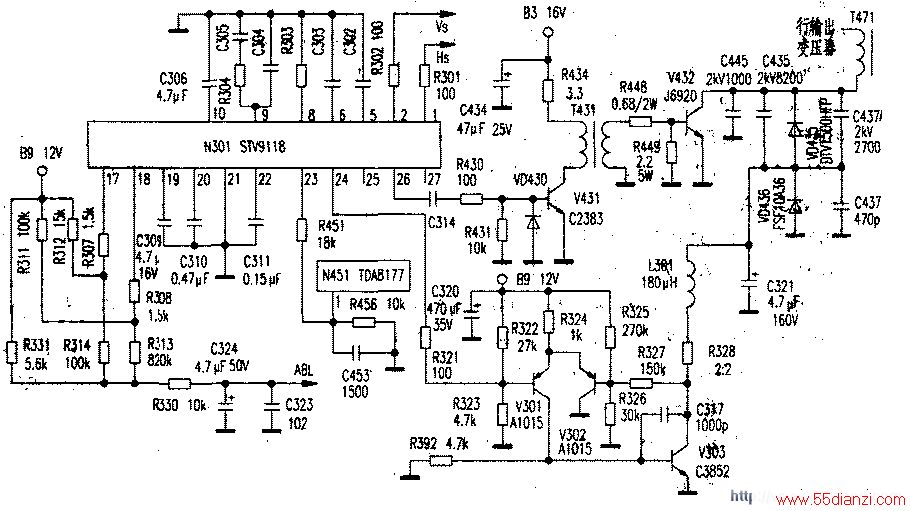

开机进入工厂菜单的调整行幅项，调整数据至行幅的最小值，行幅仍然很大，说明不是软件的数据问题。测行枕校输出管V303（C3852）c极的电压只有6.78V（正常值是17.5V）+该点的电压值与行幅_的大小有关，电压越低，行幅越大，说明行幅过大是V303 c极电压过低引起的（见图）。但该管的c极电压是由行输出级的下阻尼二极管VD436、下逆程电容C437A、L301、C321决定的，如果以上元件有问题，同样会造成行幅过大。因此断开：V303的c极输出电阻R328，测328与L301连接处的电压值仍然为6.78V，说明故障是枕校电路引起，与行输出电路无关。检查枕校电路元侔；无异常，更换V303后，恢复好相关电路开机。行幅变小，进入调试模式重调行幅数据，故障排除。
