创维26E61HR液晶彩电电源板检修技法

　　该机型电源板型号为E249823，板子无任何烧坏痕迹，也无接触不良现象，为了快速维修，给用户更换了同型号的电源板。
　　

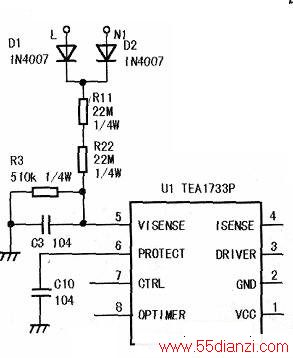

　　仔细观察该电源板，发现没有贴片元件，其结构和普通电视电源板差不多，决定动手维修。先从原理上分析，电源板没有任何电压输出，应是待机5V电路出现故障。待机5V用的集成块是TEA1733P，局部电路见下图。断开启动电阻R11和R22后测量，发现电阻R11已经损坏，阻值已为无穷大，从色环上看这是22MΩ的电阻。更换好R11后试机，5V供电正常。再用1kΩ电阻从5V接到开机端子，测量电源输出各电压值正常。⑤脚为过压保护脚。
