本文以17英寸外壳、F170EA01屏和V59主板为例，介绍其组装过程。
1．安装前点屏检测(见下图)

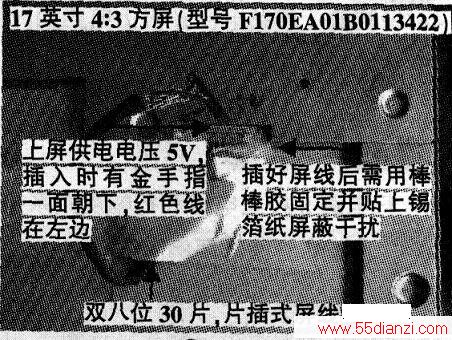

屏型号是F170EA01，上屏供电是5V，LVDS线是双八位，点屏需注意主板和屏线插件方位，LVDS线插入屏接口处的方位详见下图。
为什么要先点屏？个人经验——主要目的看电路套件是否正常，也方便调整和测试板子电路电压，点屏对改装前是个重要的步骤，在没把电路安装到外壳前直接点屏试板试屏，如果发现问题及时改正和调换，一旦把电路全部固定到外壳里后只有盖上液晶屏才能通电试机，这时测量如发现有问题，再取屏线检修容易把液晶屏端口的插件弄松，为花屏埋下后患。

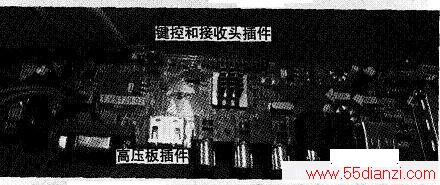

点屏就是把电路散件连接起来（按键板、接收头、指示灯），只需要注意方向对应插入就可以了。键控板、接收头、指示灯板插件都插到主板的CN7插口上，见下图，CN7插口上从左往右数，1、2、3、5、6号插针分别接接收头和指示灯小板，4、7、8、9、10、11、12、13、14号插针为K1—K7按键板，对应每个功能键，驱动板按键K1～K7全都是对地使能的（即按键都是一脚接地，另一脚接驱动板的功能插针）。实际每个按键功能是随程序而定，写入7键或者5键程序时，按键就完全不同了，这里以7键程序为例，按键功能分别为K0开关、K1音量加、K2音量减小、K3切换、K4菜单、K5频道加、K6频道减、K7空。

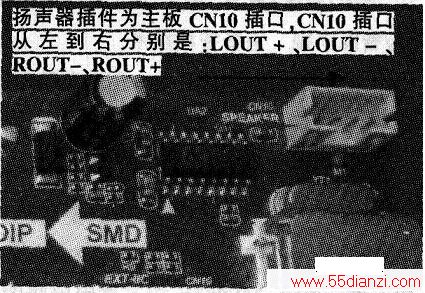

扬声器插件为主板CN10插口，其接口定义如下图所示。
通用高压板连接：本屏是四灯宽口，不管什么样的高压板，都是通过万能驱动板上的CN2控制插件与通用高压板对接，CN2板上从左到右定义如下图所示。

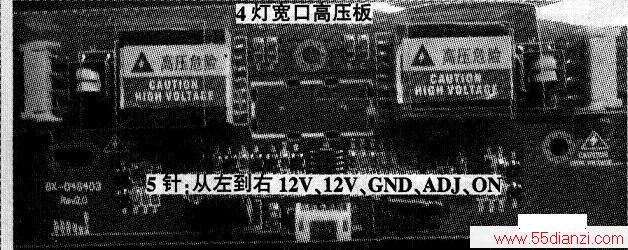

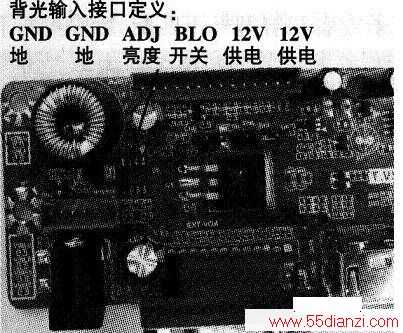

按CN2插件的线序对接高压板，首先找出高压板上这几个功能脚，一般通用高压板插件有6根针，分别为12V、12V、ENA、ADJ、GND、GND，板子上都有标识。这块板子是5针的如下图所示。

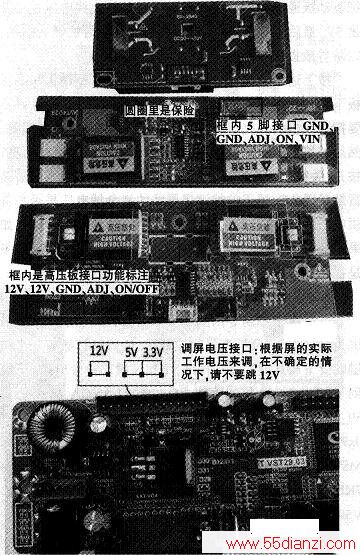

如果高压板控制接口没有标注，那就要自己找高压板的功能脚位，方法也很简单，一般高压板用6根线，12V和GND经常是两根并联的。用万用表测量，高压板上面都有一个保险，保险的标号一般是F1、BX、FU等字符，这个保险所连接的两根插针是12V供电，高压板上面固定螺丝孔位置的铜箔与插针通的是两根GND，找好这四根线并且对接好，剩下就只有ADJ（亮度控制）和ENA(背光开关控制)，一般都是通过一个电阻和一个贴片三极管送往高压板电路处，如果不能明确找出，也可以直接插好插件，通电开机看背光是否亮，不亮时对调两根线，就是剩余未知两个插针上的线，这样交换后开机，背光亮就说明接对了，现在高压板标识很不规范，如果标注12V、BL、}ENA、GND，那BL就是亮度控制，ENA是背光开关控制，背光开关控制常标识为：POW、POWER、ON、ON/OFF、ENA、BL等；供电一般标识为VCC、+B、12V、V+等，如上图所示。
上屏供电设置，是在主板跳线处CN5/CN6设置，主板跳线如下图所示。这步是特别重要的，该跳到多少伏？
具体要根据手头的屏来定，F170EA01屏应该调到5V处，如果没有查阅到屏参规格资料时可先把上屏电压跳到3.3V，再写入驱动后显示正常就说明上屏电压正常，如果白屏就把电压跳到5V端。

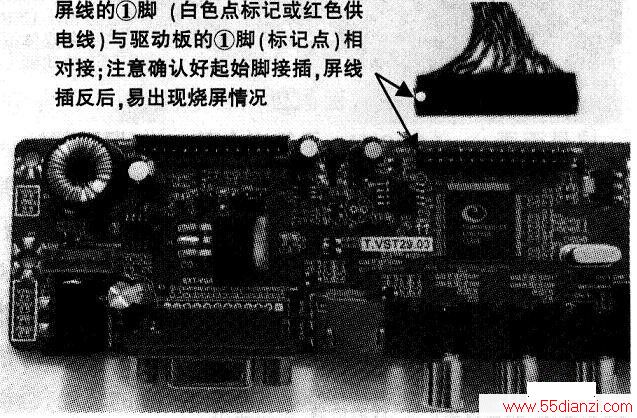

LVDS线插在主板CN12插针上，LVDS线插入主板时要注意主板标识和屏线标识方位，如下图所示，LVDS屏线插头一端都带有一个白色标识，这个标识对应主板标识插入就是正确的，仔细看电路板的CN12插座旁也会有标识，一般是印有一个白色的三角形标识，或者直接标注第一脚，插对主板这端的屏线后，不能把LVDS线另一端也直接插入屏里，插屏的一端是要最后连接的，要等把驱动板通电以后，测量一下屏线的红色线电压是否都是5V，最后确认屏线有无插反，确认无误再往屏上插入，以防导致损坏液晶屏。
按上述步骤操作完成后，还要再检查驱动板和高压板下面是否有螺钉等导电体以防短路，点屏期间最好不要把高压板的外壳塑料包装取掉，防止其高压放电短路。
然后外接电源适配器给驱动板加电，观察指示灯是否亮？
按开／关机是否正常？背光是否点亮？驱动板是否有短路冒烟等现象？都正常就测量屏线的红色线电压是否和屏供电一致，确认无误后断电，然后再插屏线，最后开机，如果商家已经给主板写好程序，那此时应该显示正常。如果是批量购置的没写程序的主板，那一般会出现白屏。
2．给驱动板写驱动程序

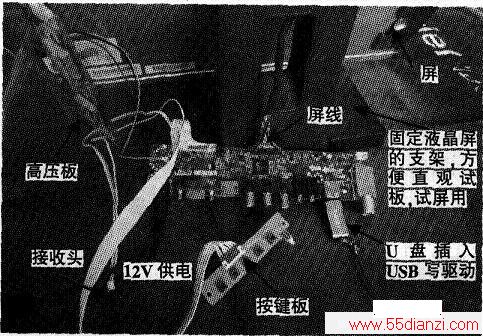

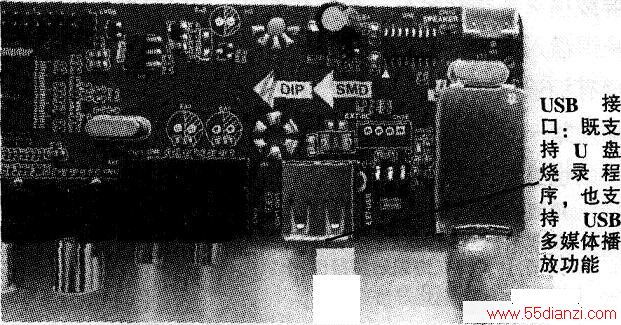

这种板子不用专用的编程器写程，本文以F170EA01屏为例，驱动屏及板型号对应即可，外壳键控板有几个按键就要下载几键的驱动程序，不然按键功能会出错。下载到了M170EG02屏的驱动：M170EG02_SXGA_MSV59_03_M90_CHINA_7KFY_S1R620D_NF_R7453_AT_Ox723B_20121008_185405驱动（M170EG02代表屏型号、MSV59代表板子型号、SXGA代表分辨率为1280x1024、7KEY代表按键的个数)，把程序复制到U盘里（是把V59.bin的文件复制到U盘，不是复制文件夹，并且U盘里必须要没有其他.bin的文件），插入V59万能板USB插口里，如下图所示，接通供电后指示灯闪烁就会自动把驱动程序写入主板，等指示灯变为红色表示已经写好。

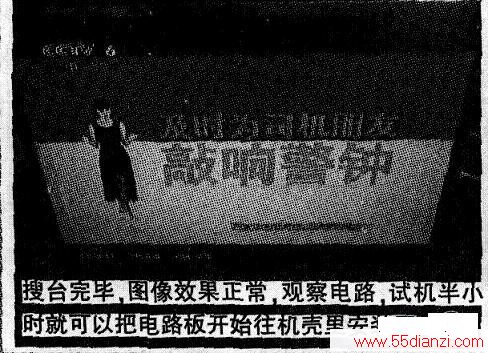

按开机键观察屏显示是否正常，开机显示蓝屏并且有字符，加入信号搜台后正常，如下图所示。
行场幅度正常说明驱动能用（行场幅度指图像的大小)．如果程序不对，4:3的屏写的16:10的驱动，画面行幅就会变宽，左右画面都溢出，场幅上下不满屏，即使进入菜单调整画面比例，也会不正常，分辨率不一样也会影响到图像的大小。所以说驱动和板子或者和屏型号不匹配，就需重新下载重写。遇到特殊的屏有时需要下载很多次才会成功。
程序不对会出现各种问题，即使商家已经写了程序，上机也许会显示异常，后面会介绍其解决方案。
注意：写驱动程序时必须先插入U盘后通电，不然无法自动写入，并且写程时中途不能断电，断电会引起写入失败或二次无法继续写入，如果出现通电后不自动开机，指示灯不闪，可把按键板的菜单键按住不松手时再通电，按到指示灯开始闪烁后松手；如果菜单键无效，可对地短接键控插件处K4试试，如果仍无效则需用编程器联机写程。有的板若已由商家写好程序，套上屏就会正常显示，那写程序这步就可省略掉。
3．安装电路
屏和电路都已测试正常后就可以放心装机了，点屏测试后，拆下驱动板和连接线时插拔需要严格遵守断电操作。首先要把驱动板、高压板、按键、接收板、扬声器等安装固定到外壳里，外壳也是万能结构，适应多种样式的万能板，，根据实物尺寸，找到合适的固定位置，去掉多余外壳上的立柱，如上图所示，把电路板安装孔位找对后，先固定挡板再固定电路板上好螺钉，如中图所示。有些部件不～定螺丝孔的位置完全一样，有些地方需要用胶枪打胶辅助固定，全部定位安装好后插上连接线，把插件线有序地固定到外壳上，然后仔细核对一下连线是否正确，还要检查外壳里是否有异物散落其中，如下图所示。套上屏把LVDS插入屏接口、插上高压板到背光的插件，通电看连线有无错误，试机正常就可以断电后拔掉屏连接线，准备把屏安装到外壳里。这时就可以把V59板上的TSUMV59芯片加装散热片，这芯片温度很高，加上散热片后可以让其工作更稳定。
