MSTAR是目前液晶电视里面最重要一个IC公司，国产的估计有80%的液晶电视在用MSTAR的IC，这个是重点。
这个IC可以分为几种写法：
一种就用USB编程器直接写M-BOOT，这种通常刷不带网络的。还有就是先写M-BOOT再用U盘，或串口加U盘，或串口加网线来刷机。
我们先来熟悉写简单的。
Mstar: MST系列标识，TSUM系列标识，常用IC有 MST720 6M16 6M181 6M48 TSUM26 TSUM29 TSUM16 TSUM58 TSUM36等
大家要认得这两个标。
MSTAR的还有一种，就是三星和LG的。
三星的FESE系列，也有MSTAR的IC，是后缀以M为结尾的就是MSTAR。以NT结尾的就是NOVATEK的。先要认得IC才能进行下一步刷机。
大家可能经常要碰到三星的显示器，这两个要记一下（那是赚钱的东西，有通病）。
先说硬件连接，一样的是量电压。
通常长虹康佳创维的MSTAR都在12 15脚，海信、海尔在411，TCL的是乱的，这些都是量电压选择跳帽。
现在来说一下刷机准备。MSTAR的刷机有两种接口。一种是FT2232D来完成的，也就是编程器的烧录输出的接口。一种是CH341A来完成的，也就是341烧录输出的那个口（两个口都能来写341的）。但VGA烧录输出口是FT2232D的，是MSTAR官方工具用的，所以他的软件支持的IC更多。341那个通常是创维公司用的。VGA烧录输出的线序和脚位都是变换的，通常用这个口。
341烧录的那个，只能用在1215脚为数据线的机子上，而且只能用创维的软件。这个是两个口硬件上的区别。341烧录那个口还支持华亚微的烧录，没有做线序切换的设计，是固定的。
USB编程器跳线选择方法：
怎么样确定跳线，是根据主板来决定的，因为一个硬件正常的主板，他的SCLSDA或RXTX数据线是有电压的，所以，我们插上VGA，待烧写的主板开机，USB扯掉，取掉跳线帽，再量一下跳线那里4111215哪几个脚有电压。哪里有电压就插在哪里通常数据线正常电压在5V，也有3.3的，如果没有电压，那么你就要去查你的硬件了。接好线之后，主机开机，等几秒钟再打开软件。

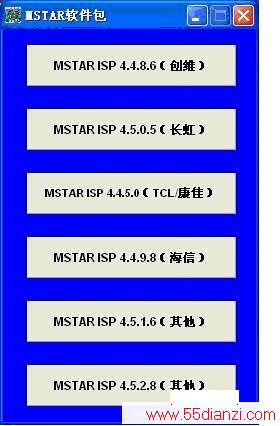

这几个软件大致是通用的，有个别的的机子不通用， 如果碰到一种不连机， 或烧录出错，可以换个软件试一下。这几个软件都是精挑细选过的，相对好用。
打开软件之后，这个地方要显示USB的，如果不是，那你的USB就没插好。
打开软件后，第一件事，设定一下速率。

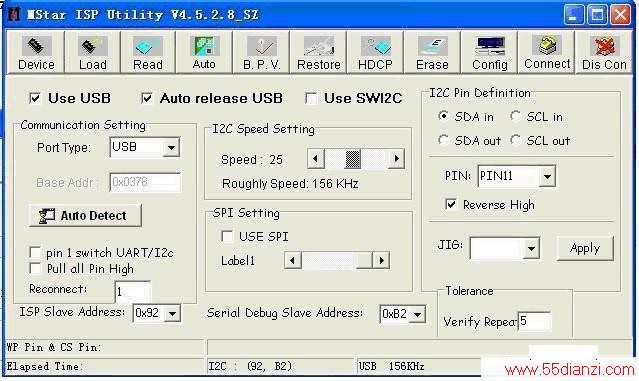

在CONFIG里面设定一下。
这里的速度以你烧写的板为主，如果连接不上，可以适当降低。

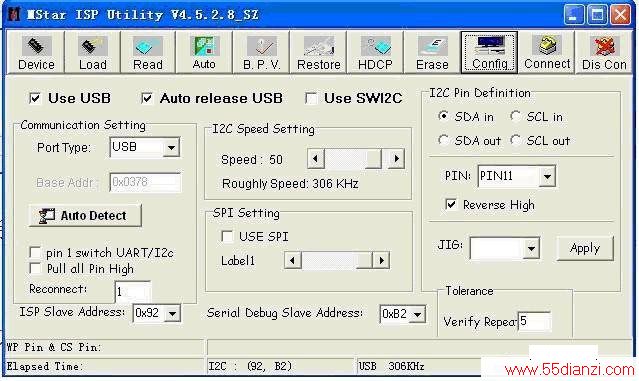

通常是这样设的，普通的板，这里的设定就这样按图示设定。
如果你刷120Hz转换板的，也就是6M206M30为主IC的板的时候，有一个地方要修改一下
这个地方要修改一下
把这个改成0X94，不然不连机。
接下来，就是把第一项

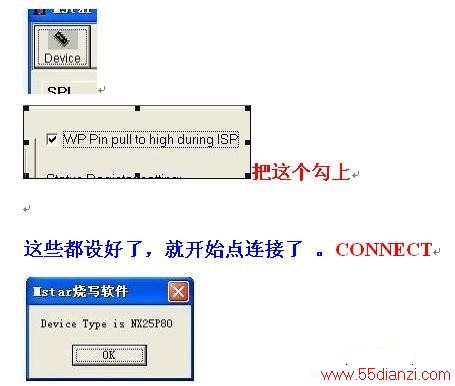

如果这样能识别到IC型号，说明你的接线一切正常，软件也正常，也有显示NEXTUNKNOW（未知IC的），那么就换一个软件试试。

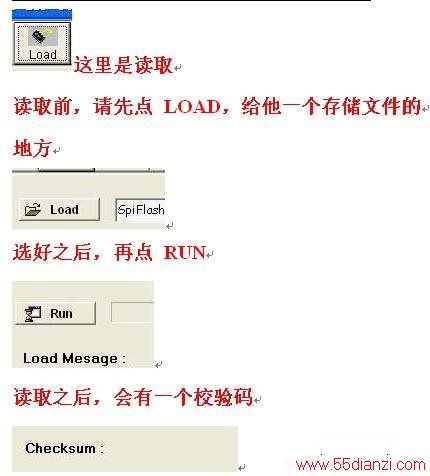

点确定连接好后，就可以读取了记得MSTAR的不是每一台机都能读的

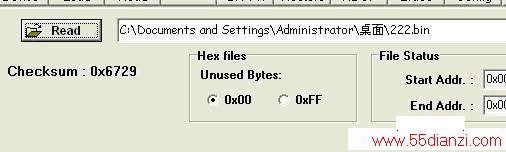

这里会有一个校验码，读最好是读两次，这里如果两次校验码一致的，你就可以放心去操作别的，如果不一致，那么你就要拆IC下来读了。
这个大家要记住以免整死了。
再就是写了写，先要设定你要写的文件在READ这里就是你要打开。
你烧写的文件READ这里选择好，你要烧写的软件
AUTO这里是烧写的界面了。

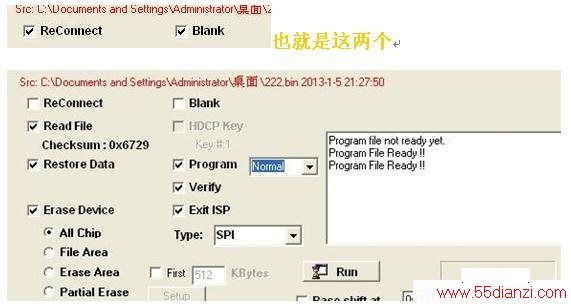

通常重新连接和查空不要
不带网络的就这样刷。（带网络的教程里面有说明）再点RUN。
点了RUN后，出现PASS为烧录成功。
如果中间出现写保护，可以断电再试。
大致这个软件就这么多要注意的MTK的，试过很多了，SPI的IC和NANDFLASH的是读不出来的，请大家注意。

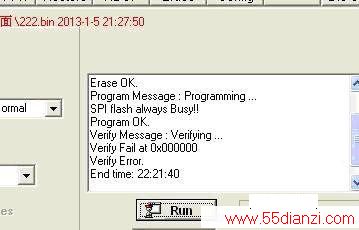

这个是校验错误。
