五线四相与六线四相步进电机的区分方法

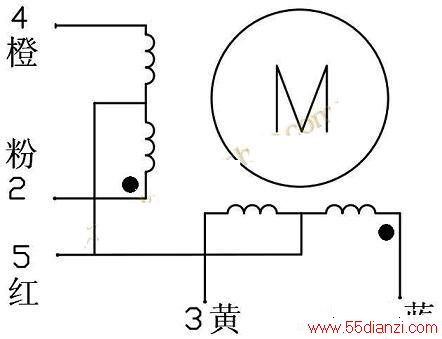

　　下图是一款五线四相单极性步进电机的接线图：

　　如果其引出线没有颜色区分，可用如下方法判断。
　　
　　1.用万用表任意测量其中的两根线，如果电阻在50~75欧姆之间，则其中有一根线是中心线，调换A表笔的接线，如果电阻不变，则B表笔为中心线。
　　
　　2.如果其中的两根线，电阻在100~150欧姆之间，则没有中心线，按步骤1重测。
　　
　　3.将中心线接+9V~+12V正电，其余线分别接-E负电，观察电机轴的转动，找出每接触一根线，电机的轴都是同一方向且转角一样，即可确定ABCD线序。

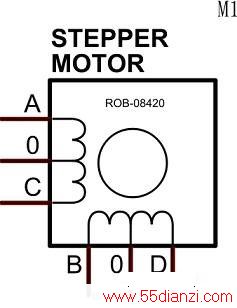

　　六线四相步进电机如下图：

　　判断方法一：
　　
　　1.一般有6根线的软驱步进电机，它的绕组分为两组，每组三根线，三根线中有一条线至其它两线的电阻相等，这条为公用线。线号为0。
　　
　　2.将0号线接+9V~+12V电，将这一组的另外两根线分别接负电，顺时针转的这根线作记号为●，名为A.另一组线圈照此判断，作记号为●,名B。剩余的两根线便是对应绕组的C与D.
　　
　　3.将两根0号线接在一起，再按五线四相单极性步进电机的第二步测量方法，验证ABCD线序。
　　
　　判定方法二：
　　
　　1.A-0-C为一组，B-0-D为另一组，AC，BD的区分：公用线接+12V后，先随便假设其余四线之一为A，用A碰一下12V电源的负端，记住步进方向。
　　
　　2.用另一组的两条之一(B或D)碰一下12V电源的负端，如步进方向与上次步进方向相同。则为B，相反则为D。至此，ABCD就都确定了。
　　
　　3.把两组的公用线接在一起，接+12V。其余四线为AC，和BD。
