无线报警器具有安装方便，防破坏性能好等优点，但使用时间长了，因为频率偏移和发射管性能变劣等诸多原因，容易出现子机发射功率小，主机灵敏度低，主机收不到子机信号的现象；估计是发射频率偏移或发射管性能变劣所致。因一时购不到新发射管，也没有仪器对主机和子机的收发频率重新进行校准：故决定采用提高发射功，率的方法进行应急修理，收效良好，以前主机收不到信号的子机，经修理后，主机都能顺利收到信号了。
一、发射信号走捷径法

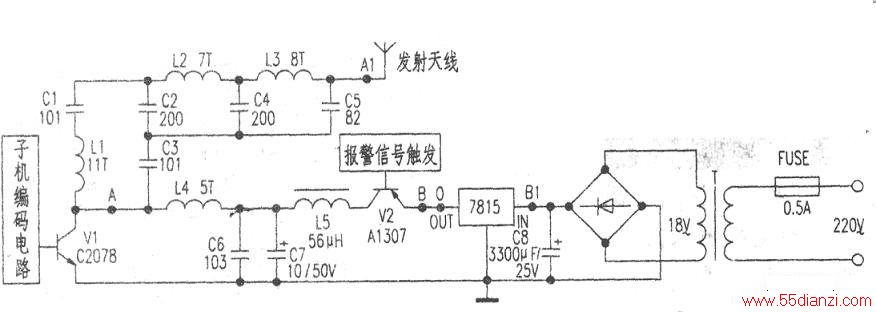

由子机发射电路简图（根据实物绘制，见下图）可以看出，子机的发射信号，首先要经过由电感L1~L3和电容C1~C5组成的低通滤波器，将30.2752MHz以上的高频信号滤除，以免对其他电器设备造成干扰。而滤波电路在滤除无用信号的同时，也对有用的30.2752MHz信号进行了衰减，如果滤波器性能不良，衰减量可能会很大。如果将发射天线绕过滤波器，直接接在发射管的集电极，也就是图中的A点，让信号无衰减地发射出去，发射信号强度就会有相应的提高。具体做法是：将原来接天线的引线焊掉，由图中的A点经一只lOOOpF的电容直接焊到天线上即可。笔者认为这样做可行，是基于以下两点考虑的；-是报警器子机发射功率较小，对本单位以外的电器设备（主要是电视）影响不大；二是子机只有在有盗情时才发射信号，仅几秒钟，影响时间很短。
二、提高发射管电压法
发射管的电压在安全范围内提高，会增大发射功率。原机电压是15V，经查资料得知，发射管2SC2078的参数是，PCM=10W,ICM=3A,BVCBO=80V,fT=150MHz．由该管的参数可知，发射管的电压提高到18V，仍是安全可靠的，发射功率会有相应提高。具体做法是：首先在0点切断与开关管V2供电的铜箔，然后用一只3Ω/3W的电阻，将电源滤波电容C8的正极（即图中的B1点），直接引到开关管V2的发射极（即图中的B点）。因为开关管V2是给发射管V1供电的，在有盗情时，该管被触发导通，+18V电压加在V1上，V1开始工作。所以提高供给V1的电压，实际上是提高了发射管的电压。认为这样改动可行，是基于以下考虑的：一是发射管参数允许这样改动，是安全的；二是发射管只有在有盗情时，才被加电工作，工作时间很短，因此，长期工作是可靠的。
对于出现问题的子机，可以先尝试用第一种方法解决，如果不行，就要用第二种方法了。对于距离比较远，问题比较大的子机，可以两种方法并用，相信能收到比较满意的效果。
