1、正确判断特殊元件的好坏
此高压板采用的升压变压器的引脚与绕组连接如下图所示，③、④脚是升压变压器的初级绕组Ll；L2为高压输出绕组，⑥脚为接地端；②～⑤脚是取样绕组L3，由此绕组获得取样电压，①脚为空脚。
升压变压器损坏多是高压绕组局部短路或断路，测量其阻值即可准确判断。正常情况下，高压板上所有变压器的高压绕组的直流电阻应非常接近，一般在+10Ω内，若相差太大，则表明该高压绕组有问题。

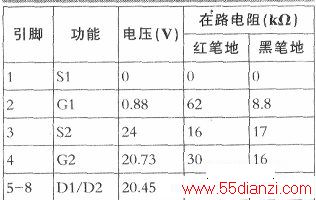

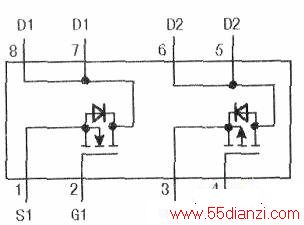

SP8M3内部电路如下图所示，①、②脚分别是N沟道MOS管的源极和栅极，③、④脚分别是P沟道MOS管的源极和栅极，⑤～⑧脚为两只MOS管的漏极，SP8M3在路实测电压和电阻见下表。
功率模块SPM3损坏多是击穿或断路。
在路测量各电极间的正反阻值，加以对比即可判断其好坏，因高压板上每个通道有8块同型号规格的SPM3模块，不可能同时损坏，测量时可与其他模块对比或拆下单独检测。
该机背光灯管采用的是冷阴极荧光灯管（CCFL），直径为2mm~3mm，灯管内无灯丝，因此启动时无需预热，测量灯管两端的电阻值为*。判断灯管好坏只能用通电检查法，给高压板通电，正常时，灯管两端在启动瞬间有1-500V左右电压，随即降到700V～800V。若电压能按上述规律变化，则表明高压板输出电压正常，这时可判断灯管损坏。
2、接假负载检修高压板
检修时为了安全，可将高压板从电视机中取出单独进行检修，这时需给高压板加上假负载才行，具体操作方法为：取下灯管的连接线，用一只220kn~330kΩ/3W～5W电阻代替一只灯管，然后加上24V工作电源，并在CNO01（12）脚加上2.5V～5V的启动电压，即可进行检修。
