海信TLM42T69GPA液晶彩电主板改装技法

　　海信TLM42T69GPA（0）120408是一款超薄液晶电视，电源板型号为7.820.1535，主板型号为7.820.1533。这种型号的电视已经出厂五六年，主板损坏率较高，主板到逻辑板上用的是双屏线，换用其他通用主板时，还需要一块双屏线转接板，下面介绍一下改装的方法。
　　
　　首先从淘宝上买来高清通用液晶万能板，购买的是V59高清万能板，根据提供的液晶屏型号购买了乐华双屏线转接板，包括三条液晶屏线。双屏线转接板的使用，将卖家提供的三条屏线，其中一条短的连接万能板到转接板，两条长的屏线一根上有红色黑色屏线较宽的插在逻辑板右侧，另一条较窄的屏线插在逻辑板的左侧。因为这两条屏线如果插错了会插不进去的，双屏线转接板上有一个接插12V端子，①、②脚接地线，③、④脚接12V。
　　

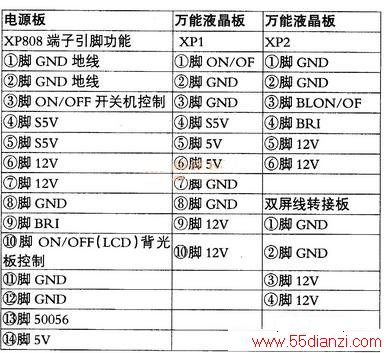

　　电源板、液晶万能板、双屏线转接板各引脚功能见下表。用连线将它们对应的相同功能脚连接起来，要注意的是，万能液晶板XP2的④脚连接到XP808的⑨脚BRI背景灯亮度控制，XP2的③脚连接到XP808的⑩脚背光灯控制开关，XP1①脚与XP808③脚相连。连接好后仔细检查一遍，屏供电电压一定在12V，准确无误后开机，就能准确把屏点亮，遥控器或按键操作一切正常。

　　关于液晶万能板的固定，因为原来的主板是超薄的，而且各个输入端子均在后盖的后面，液晶万能板的输入端子则在下面，无法安装在原来的主板位置，我的方法是把它固定在右侧下部喇叭的位置。因为喇叭用的是两个喇叭连接在一起的，我把靠右侧的喇叭去掉一半，把液晶万能板顶在屏的下部，把机壳下部边缘根据输入端子的需要去掉一部分，这样输入信号的各个端子从下面插入，液晶万能板也在机壳后面下部，外观无多大影响。这样变通维修后，接入信号可正常收看，但是清晰度有可能与以前的有差异。
