目前，市场上的液晶彩显以19英寸及以上宽屏机为主，20英寸以下的液晶彩显背光板一般以四灯小口为主，22英寸及以上宽屏机为六灯或更多灯管的小口高压板。四灯小口、四灯大口、六灯小口高压板相互之间不能直接代换。所以，代换之前，一定要确定是哪种接口类型的背光板，除非特殊接口的机器，一般常见接口的背光板在市场上都有卖，可以直接对应代换而不必进行复杂的电路改动。以目前最流行的四灯小口背光板为例，绝大部分通用四灯小口背光板均采用12V供电，其背光板接口主要采用四线控制：VCC( 12V电源)、ON/OFF( ON-H、EN)即开关机控制、ADJ(BRT、DIM)即亮度调节、GND(地)。显然，代换的难度并不在电路的改动，而在代换板尺寸大小及高压接口大小、背光板安装位置等方面。现在的19英寸及以上宽屏机均采用一体板电路。为了达到整机超薄的效果，机器内部空间非常狭小，给代换工作带来不小麻烦。因此，代换背光板时，应尽量选择体积小的板子，但体积过小，板子的质量一般都有所缩水，体积小而质量好的板子，价钱一般不低，这些是一个选择的难题。

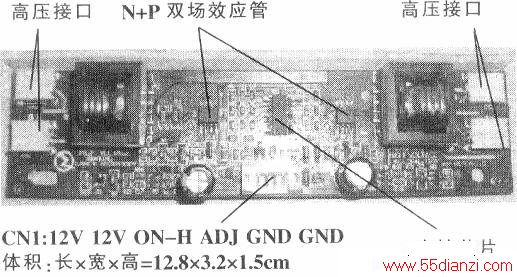

如下图所示，我们选用的代换板体积非常小(12.8x.3.2cm)．厚度只有1.5cm，非常适合一体板结构的背光板电路的代换。CN1的6根接线中，接12V、ON-H、ADJ、GND这4根线即可。

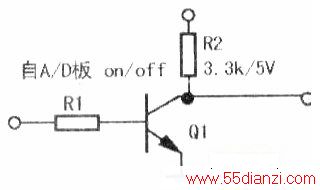

(1)对于独立背光板电路，改装非常简单，只要把原板拆去，换上新板，接上电源线、两组控制线就行了。要注意的是，通用板的开关机控制一般采用高电平ON开机，低电平OFF关机。如果原机为低电平ON开机，高电平OFF关机，则要在原A/D板与背光控制ON/OFF之间加一级反相器。以本板为例，如下图所示。如果原背光板控制ON/OFF高电平为3,3V，则R1、R2取4.7kΩ，如果原背光板控制ON/OFF高电平为5V，则R1、R2取10kΩ，Q2可用最常见的90x×系列或C1815等小功率NPN三极管。
(2)如果要改装的是一体板，则改装相对复杂一些，主要是要保留原来一体板上的开关电源部分，同时把一体板上相关背光电路元件、控制线、电源供电线拆除，而代用板的固定位置如果不在原来背光电路的PCB位置上，还涉及高压板引线的连接问题。
1)如果拆除原背光板升压变压器（厚度最高的元件）、滤波电容、高压接口插座等体积较大的元件后，新背光板能直接固定在原一体板上，则改装相对简单，只要取12V、地线、开关机控制、亮度调节线与代换板对应位置接好即可。
2)如果拆除上述元件后，新背光板仍无法固定在一体板上，则要先考虑屏的四根高压引线到代换板的距离，一般的做法是，先接好高压线，然后尽最大限度缩小代用板到一体板之间的距离。通常，原一体板的外部都有一层铁制屏蔽层，如果接好高压线后，代用板无法固定在屏蔽罩内，则可以直接固定在屏蔽罩外面；如果还不行，再考虑用转接线来延长高压线（注意，不能用普通的导线代替，市场上有专用的高压延长线、转接线）。这样做的目的是为了尽可能减小高压引线固定不良、漏电、打火等原因造成的二次故障。
